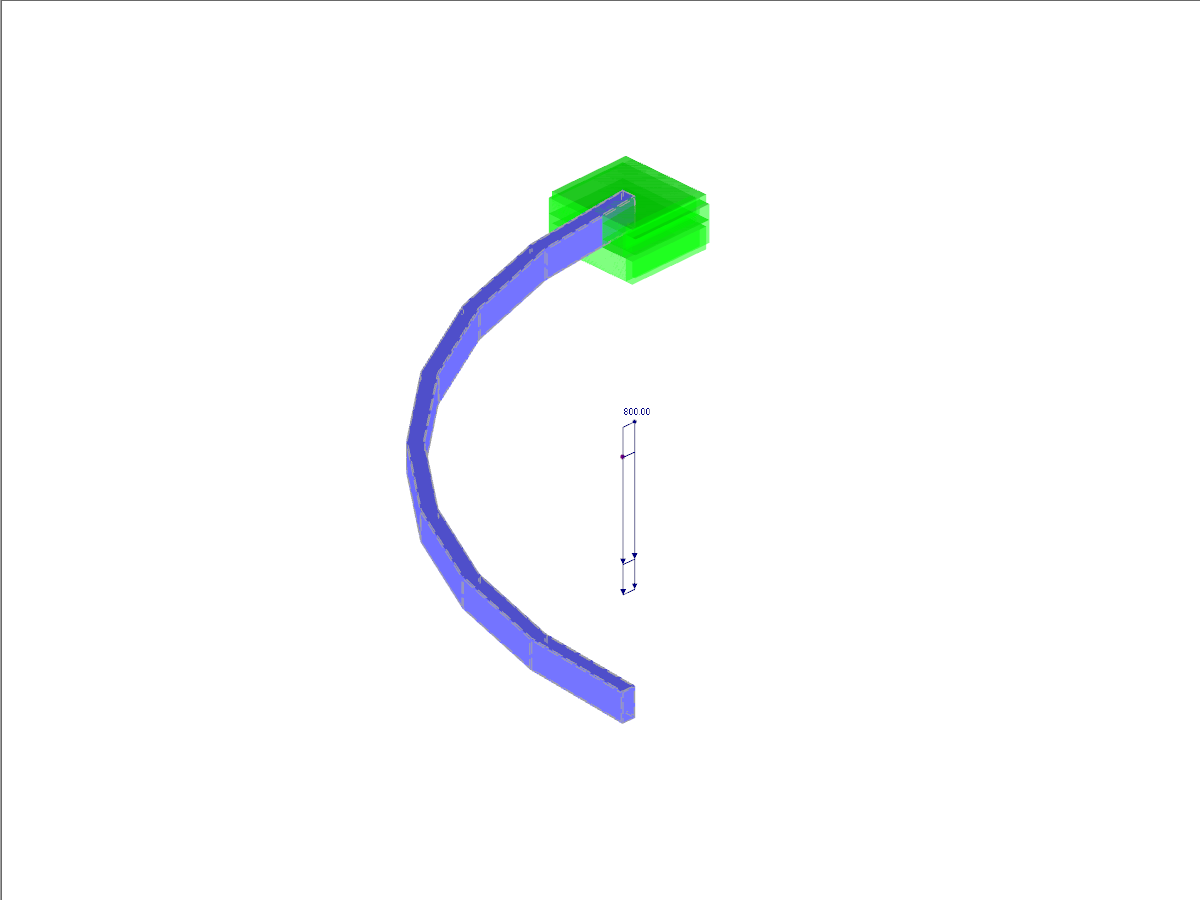

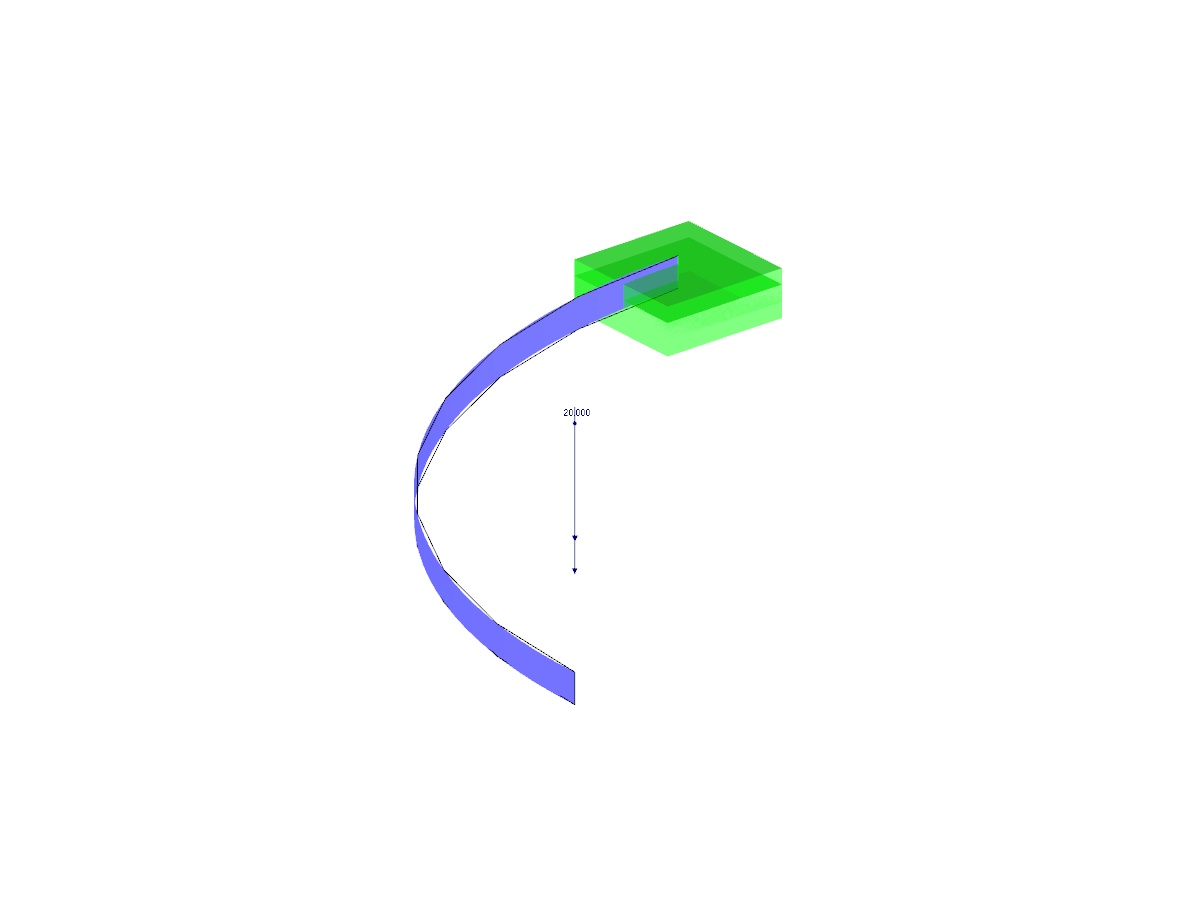

Una viga de un cuarto de círculo con una sección rectangular está cargada por medio de una fuerza fuera del plano. Esta fuerza provoca un momento flector, un momento torsor y una fuerza transversal. Mientras se omite el peso propio, determine la flecha total de la viga curva.
Ejemplo de verificación 000086 | 1
| Número de nudos | 3 |
| Número de líneas | 1 |
| Número de barras | 1 |
| Número de casos de carga | 1 |
| Peso completo | 0.015 t |
| Dimensiones | 1,038 x 1,038 x 0,076 m |
| Versión del programa | 5.12.02 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
