Manual en línea de RFEM | Superficies

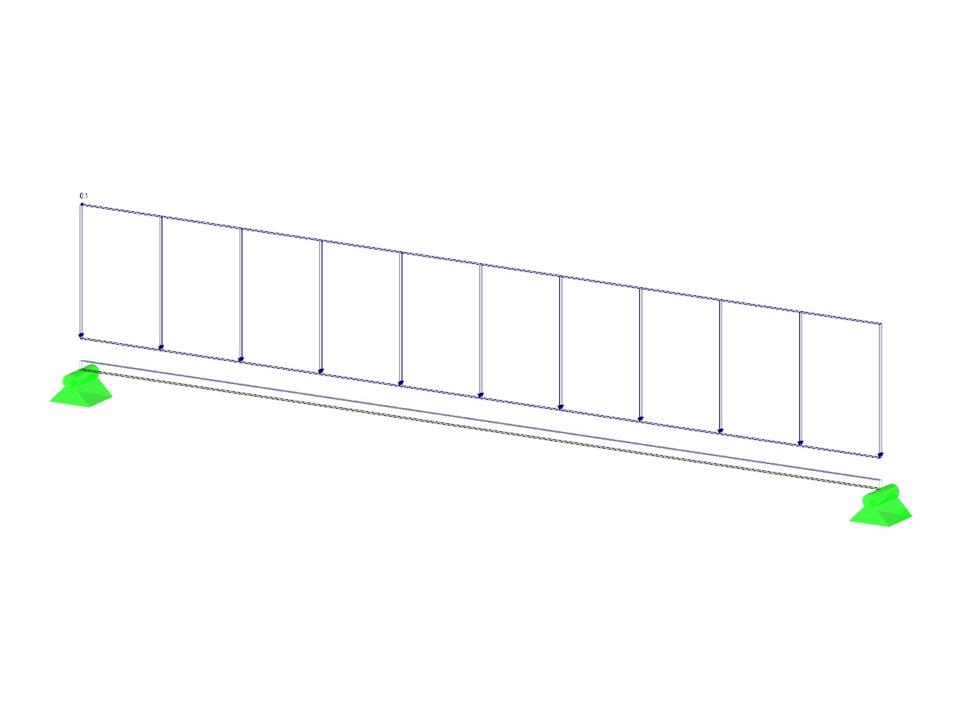

Una viga articulada con una sección rectangular está sometida a una carga distribuida y desplazada verticalmente por la excentricidad. Considerando la teoría de pequeñas deformaciones, ignorando el peso propio y suponiendo que la viga está hecha de un material elástico isótropo, determine la flecha máxima.
Ejemplo de verificación 000090 | 3
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de superficies | 1 |
| Número de casos de carga | 1 |
| Dimensiones | 10,000 x 0,050 x 0,000 m |
| Versión del programa | 5.09.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
