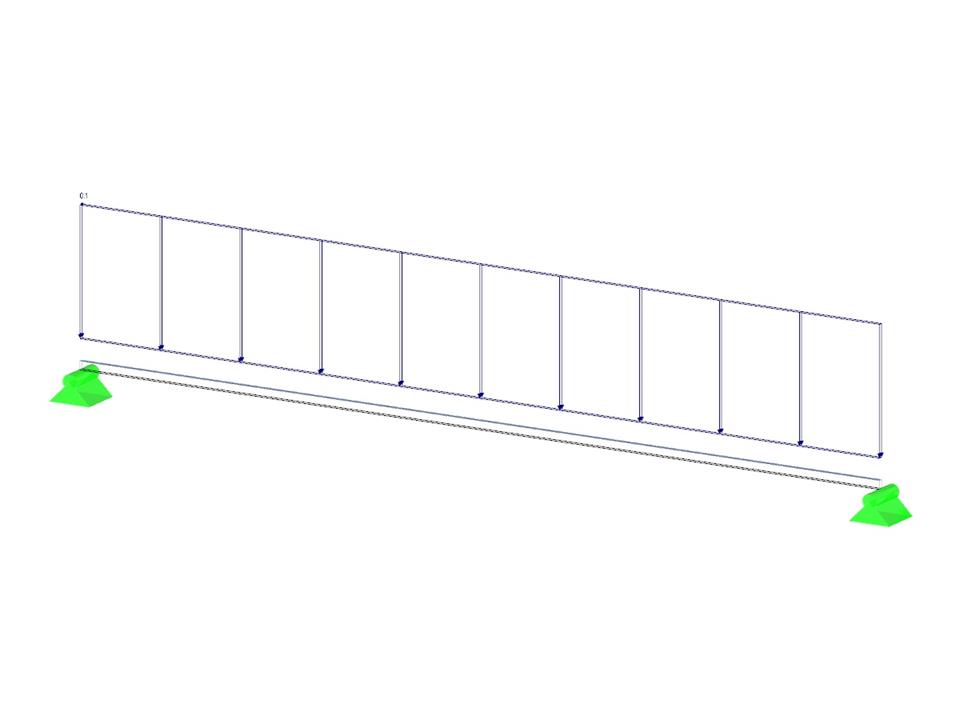

Ein gelenkig gelagerter Träger mit einem Rechteckprofil wird einer Streckenlast ausgesetzt und durch Exzentrizität vertikal verschoben. Unter Berücksichtigung der Theorie der kleinen Verformung und unter der Annahme, dass der Träger aus einem isotropen elastischen Material besteht, soll die maximale Durchbiegung bestimmt werden, wobei das Eigengewicht nicht zu berücksichtigen ist.
5 Sterne | ||
4 Sterne | ||
3 Sterne | ||
2 Sterne | ||
1 Stern |
Verifikationsbeispiel 000090 | 3
Anzahl Knoten | 4 |
Anzahl Linien | 4 |
Anzahl Flächen | 1 |
Anzahl Lastfälle | 1 |
Abmessungen (metrisch) | 10,000 x 0,050 x 0,000 m |
Abmessungen (imperial) | 32.81 x 0.16 x 0 feet |
Programmversion | 5.09.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
