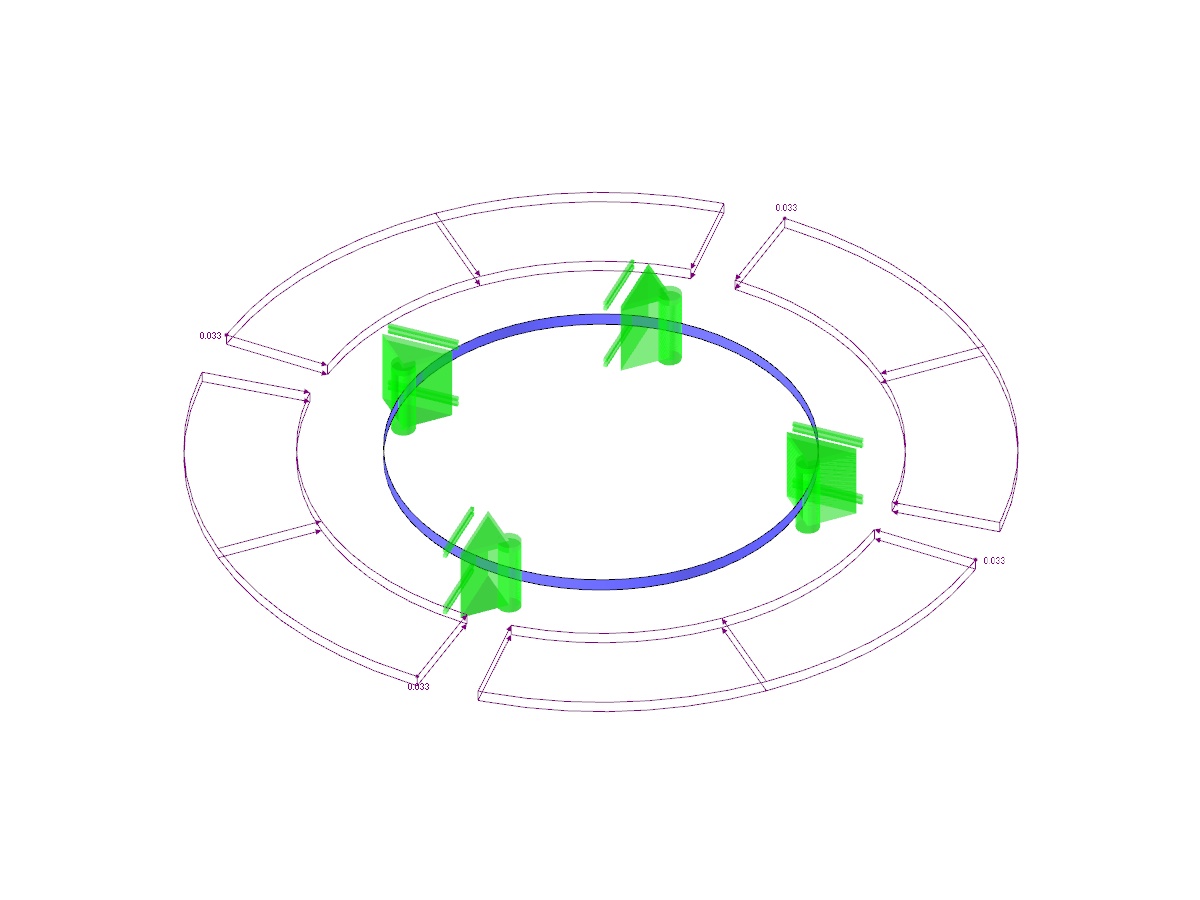

Un anillo circular delgado de sección rectangular está expuesto a una presión externa. Determine la carga crítica y el factor de carga correspondiente para pandeo en el plano.
Ejemplo de verificación 000094 | 1
| Número de nudos | 12 |
| Número de líneas | 4 |
| Número de barras | 4 |
| Número de casos de carga | 1 |
| Peso completo | 0.002 t |
| Dimensiones | 1,076 x 1,076 x 0,076 m |
| Versión del programa | 5.14.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
