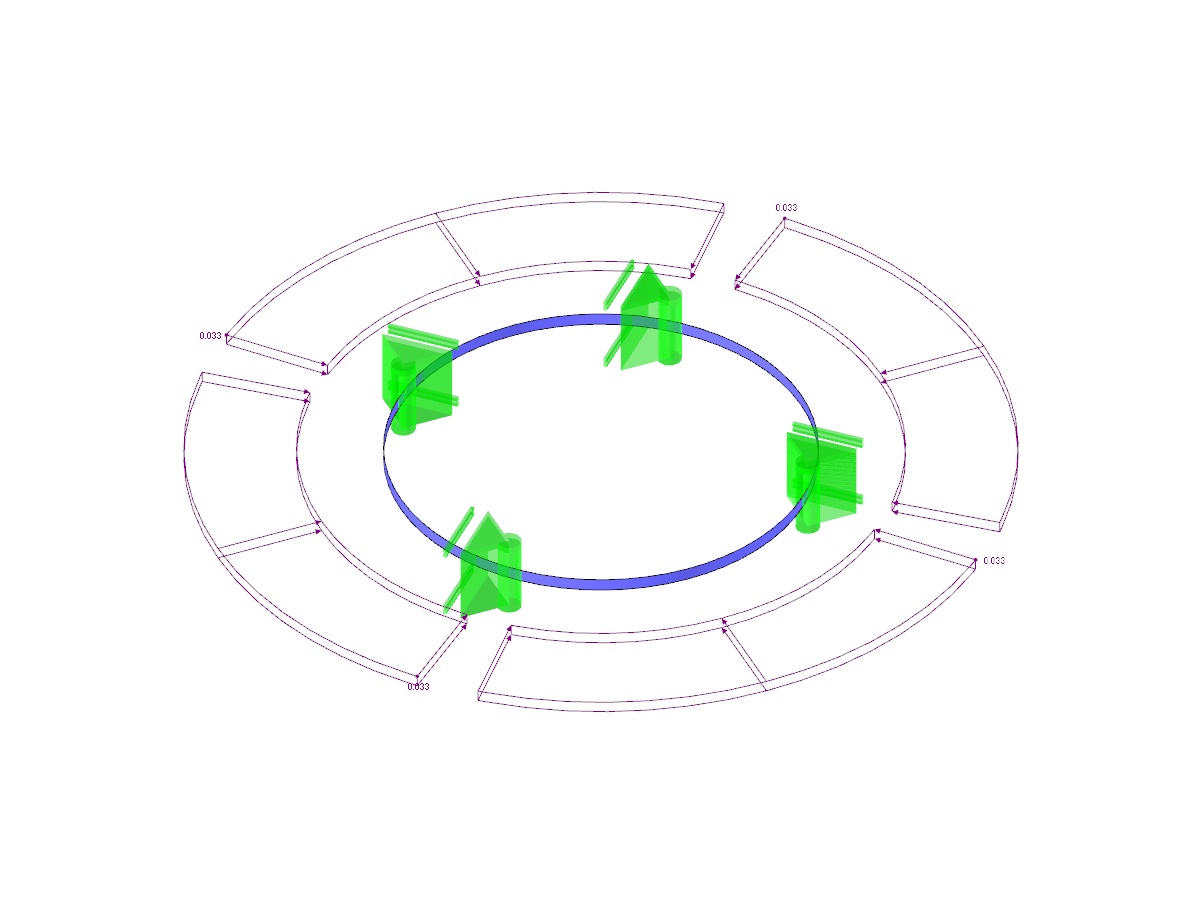

Un sottile anello circolare di sezione trasversale rettangolare è esposto a una pressione esterna. Determina il carico critico e il coefficiente di carico corrispondente per instabilità nel piano.
Esempio di verifica 000094 | 1
| Numero di nodi | 12 |
| Numero di linee | 4 |
| Numero di aste | 4 |
| Numero di casi di carico | 1 |
| Peso totale | 0,002 t |
| Dimensioni | 1.076 x 1.076 x 0.076 m |
| Versione del programma | 5.14.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
