Una estructura se compone de cuatro barras de celosía, que están incrustadas en apoyos de articulación. La estructura está cargada por una fuerza concentrada y, alternativamente, por una deformación impuesta en el nudo sobre el punto límite crítico, cuando se produce el cruce rápido. La deformación impuesta en nudo se usa en RFEM 5 y RSTAB 8 para obtener la trayectoria de equilibrio completa del cruce. El peso propio se omite en este ejemplo. Determine la relación entre la fuerza de carga real y la flecha considerando el análisis de grandes deformaciones. Evaluar el factor de carga en las flechas dadas.
5 estrellas | ||
4 estrellas | ||
3 estrellas | ||
2 estrellas | ||
1 estrella |

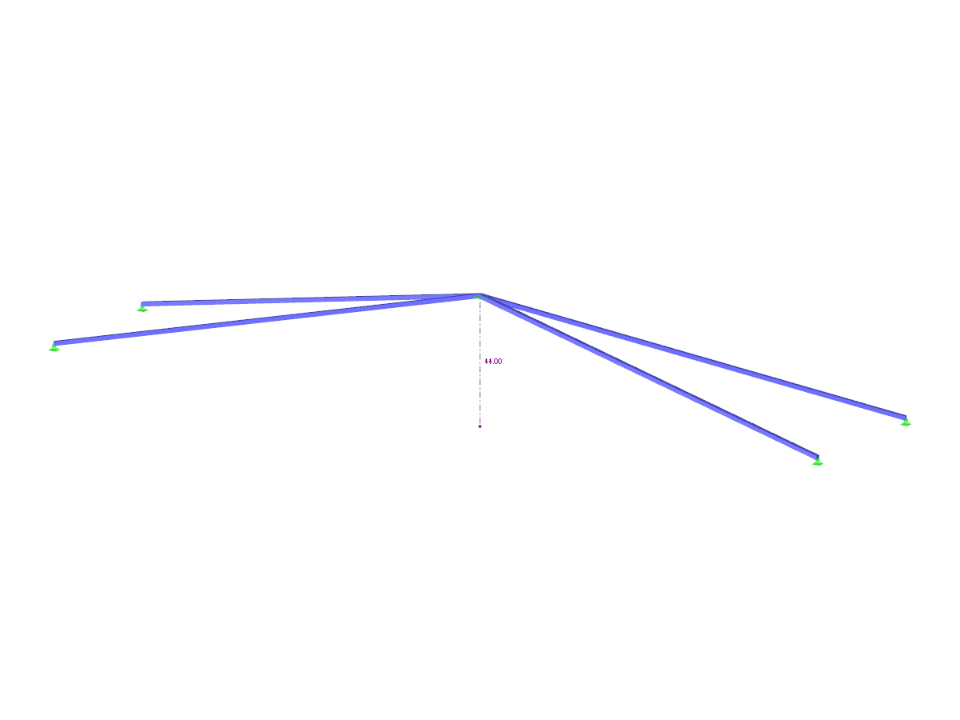

Ejemplo de verificación 000200 | 4
Número de nudos | 5 |
Número de barras | 4 |
Número de casos de carga | 1 |
Peso completo | 0.053 t |
Dimensiones (métricas) | 5,133 x 1,069 x 0,561 m |
Dimensiones (imperiales) | 16.84 x 3.51 x 1.84 feet |
Versión del programa | 8.16.00 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
