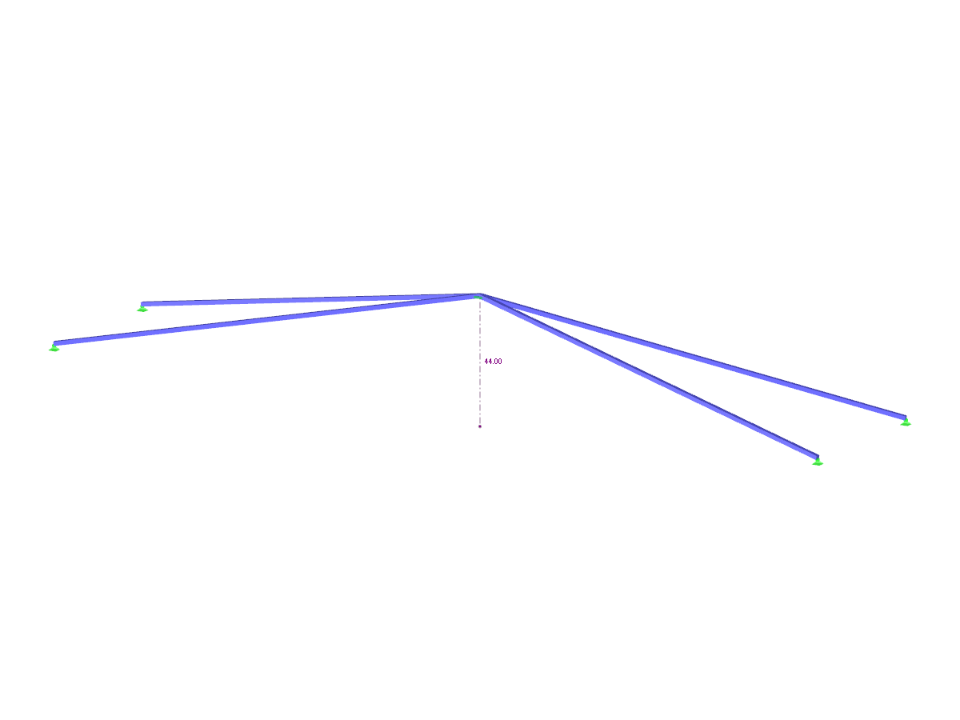

Une structure est composée de quatre barres treillis encastrées dans des appuis articulés. La structure est chargée par une force concentrée et alternativement par une déformation nodale imposée au-dessus du point limite critique lorsque la rupture se produit. La déformation nodale imposée est utilisée dans RFEM 5 et RSTAB 8 pour obtenir la trajectoire d'équilibre complète de la saisie. Le poids propre est négligé dans cet exemple. Déterminez la relation entre la force de chargement réelle et la flèche en considérant l'analyse des grandes déformations. Évaluez le facteur de charge aux flèches données.


(0)
0 sur 5 étoiles
5 étoiles 0
4 étoiles 0
3 étoiles 0
2 étoiles 0
1 étoile 0

Exemple de vérification 000200 | 4

Nombre de nœuds 5
Nombre de barres 4
Nombre de cas de charge 1
Poids total 0,053 t
Dimensions (métrique) 5,133 x 1,069 x 0,561 m
Dimensions (impériales) 16.84 x 3.51 x 1.84 feet
Version du logiciel 8.16.00

Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.

Signaler ce modèle 3D
