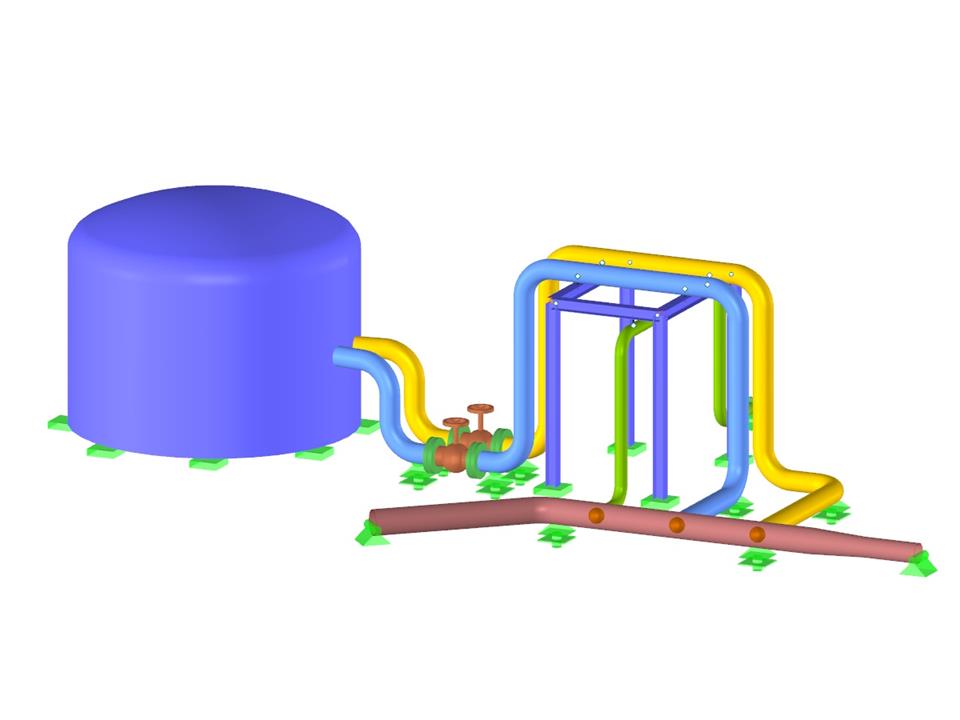

Sistema de tuberías conectado al tanque
Rohrleitungsbau
| Número de nudos | 119 |
| Número de líneas | 82 |
| Número de barras | 75 |
| Número de superficies | 3 |
| Número de casos de carga | 6 |
| Número de combinaciones de resultados | 5 |
| Peso completo | 11.672 t |
| Dimensiones | 19,215 x 9,701 x 7,521 m |
| Versión del programa | 5.08.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Base de datos de conocimientos
Después de activar el módulo adicional RF‑PIPING, estará disponible una barra de herramientas nueva en RFEM y se ampliará tanto el Navegador de proyectos como las tablas. El sistema de tuberías ahora se modela de la misma manera que las barras. Las curvas del tubo se definen simultáneamente por las tangentes (secciones de tubo rectas) y el radio. Por lo tanto, es fácil cambiar posteriormente los parámetros de plegado.
También es posible ampliar la tubería posteriormente definiendo componentes especiales (juntas de dilatación, válvulas, etc.). Las bibliotecas implantadas de los componentes estructurales facilitan la definición.
Las secciones de tubería continuas se definen como conjuntos de sistemas de tuberías.
Para las cargas de tubería, las cargas en barra se asignan a los casos de carga respectivos. La combinación de cargas se incluye en combinaciones de cargas y combinaciones de resultados de tuberías.
Después del cálculo, puede mostrar las deformaciones, los esfuerzos internos de la barra y los esfuerzos en los apoyos gráficamente o en tablas.
El análisis de tensiones y dimensionado de tuberías según la normativa se puede realizar en el módulo adicional RF‑PIPING Design. Solo necesita seleccionar los conjuntos relevantes de sistemas de tuberías y situaciones de carga.
Después de modelar los sistemas de tuberías en RFEM utilizando RF-PIPING y definir las cargas así como las combinaciones de carga y de resultados, puede llevar a cabo el análisis de tensiones de tuberías en el módulo adicional RF-PIPING Design.
Puede seleccionar todas o solo algunas tuberías y cargas, cargas o combinaciones de resultados para el cálculo de la tubería. La biblioteca de materiales proporciona varios materiales según las normas EN 13480-3, ASME B31.1-2012 y ASME B31.3-2012.
Después del cálculo, los resultados se muestran en ventanas claramente dispuestas; por ejemplo, por sección, por tubería o por barras. También puede mostrar la razón de tensiones gráficamente en todo el modelo en RFEM. De esta forma, puede reconocer rápidamente las áreas críticas o sobredimensionadas de la sección.
Además de los datos de entrada y resultados, incluidos los detalles de cálculo que se muestran en las tablas, puede agregar todos los gráficos en el informe. De esta manera, se garantiza una documentación comprensible y claramente organizada. Puede seleccionar el contenido del informe y la extensión deseada de la salida de resultados para los diseños individuales.
- Cálculo según EN 13480-3, ASME B31.1-2012 y ASME B31.3-2012
- Comprobación del valor del espesor de pared mínimo requerido de los tubos considerando los márgenes de fabricación, de corrosión y el factor de soldadura
- Análisis de tensiones para situaciones de cargas sostenidas y ocasionales, así como también de dilatación térmica
- Documentación de resultados con tablas y gráficos en el informe de RFEM
- Entrada gráfica de sistemas de tuberías y componentes de tuberías
- Visualización ilustrativa de sistemas de tuberías y componentes de tuberías en la ventana gráfica de RFEM
- Bibliotecas completas para secciones de tuberías y materiales
- Bibliotecas completas para alas, reducciones, tes y juntas de dilatación
- Consideración de la estructura de tuberías (aislamiento, revestimiento, hojalata)
- Cálculo automático de factores de intensificación de tensiones y factores de flexibilidad
- Categorías de acción de tubería específicas para casos de carga
- Combinatoria automática opcional de casos de carga
- Consideración de las propiedades del material (módulo de elasticidad, coeficiente de dilatación térmica) durante la temperatura de funcionamiento (configuración predeterminada) o durante la temperatura de referencia (montaje) del material
- Consideración de la deformación y el levantamiento debido a la presión (efecto Bourdon)
- Interacción entre la estructura de soporte y el sistema de tuberías
