Cojín de láminas inflado en RFEM utilizando un sólido con gas. El seminario web en el siguiente enlace muestra el flujo de trabajo al modelar con sólidos con gas en RFEM.

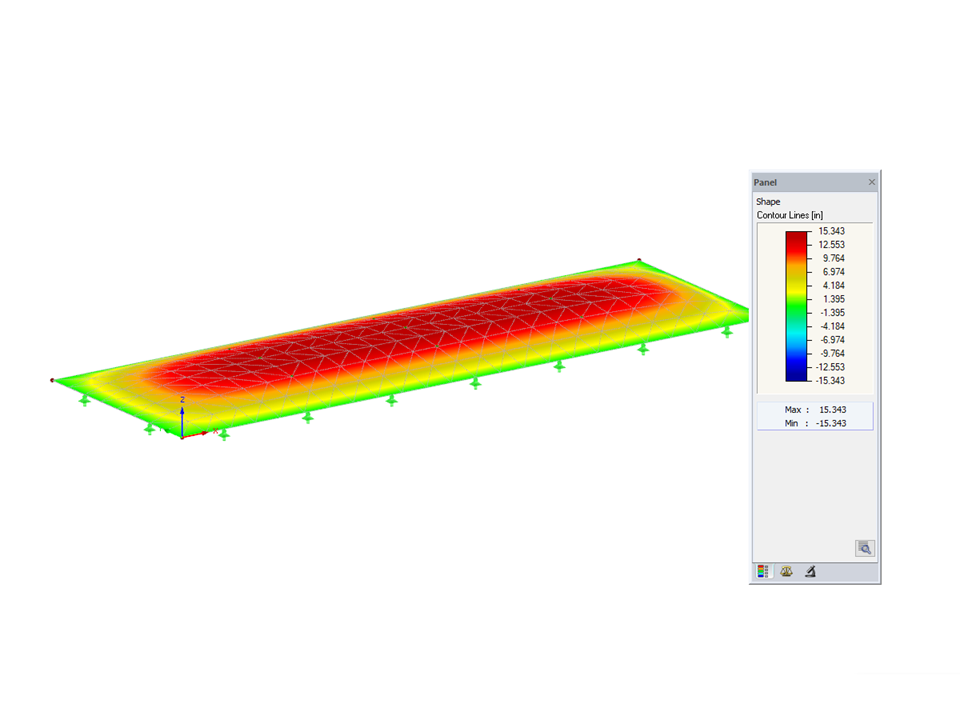

Sólido con gas - Cojín de láminas inflado
| Número de nudos | 22 |
| Número de líneas | 4 |
| Número de superficies | 2 |
| Número de sólidos | 1 |
| Número de casos de carga | 6 |
| Peso completo | 0.027 t |
| Dimensiones | 14,841 x 6,611 x 3,775 m |
| Versión del programa | 5.23.01 |
