Manual en línea de RFEM | Superficies

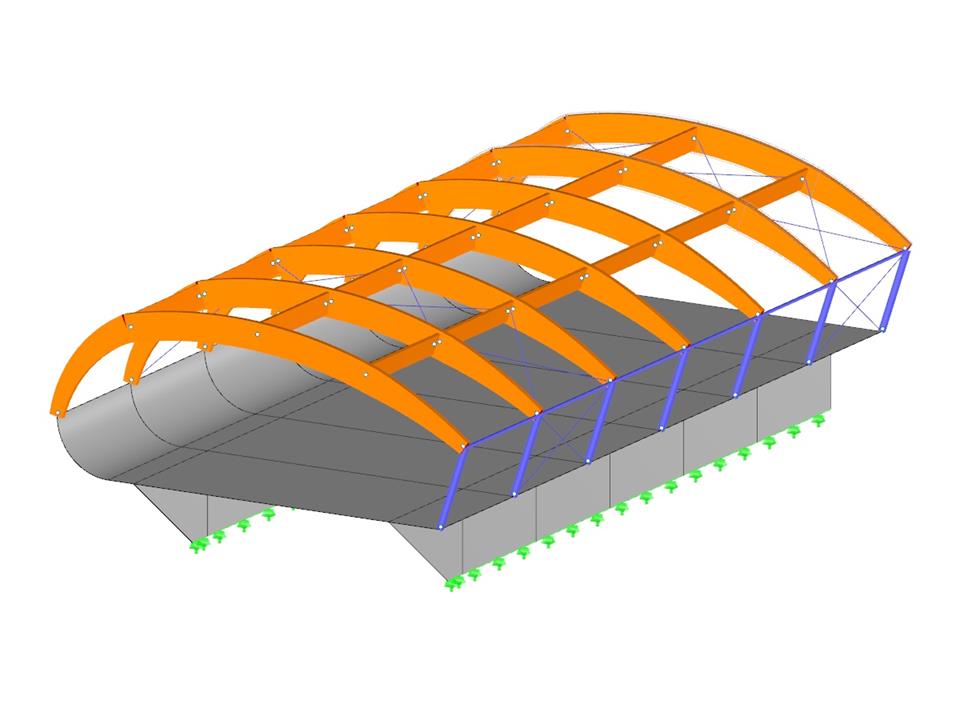

Palacio de congresos
| Número de nudos | 112 |
| Número de líneas | 163 |
| Número de barras | 79 |
| Número de superficies | 36 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 15 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 462.211 t |
| Dimensiones | 16,000 x 8,898 x 30,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
