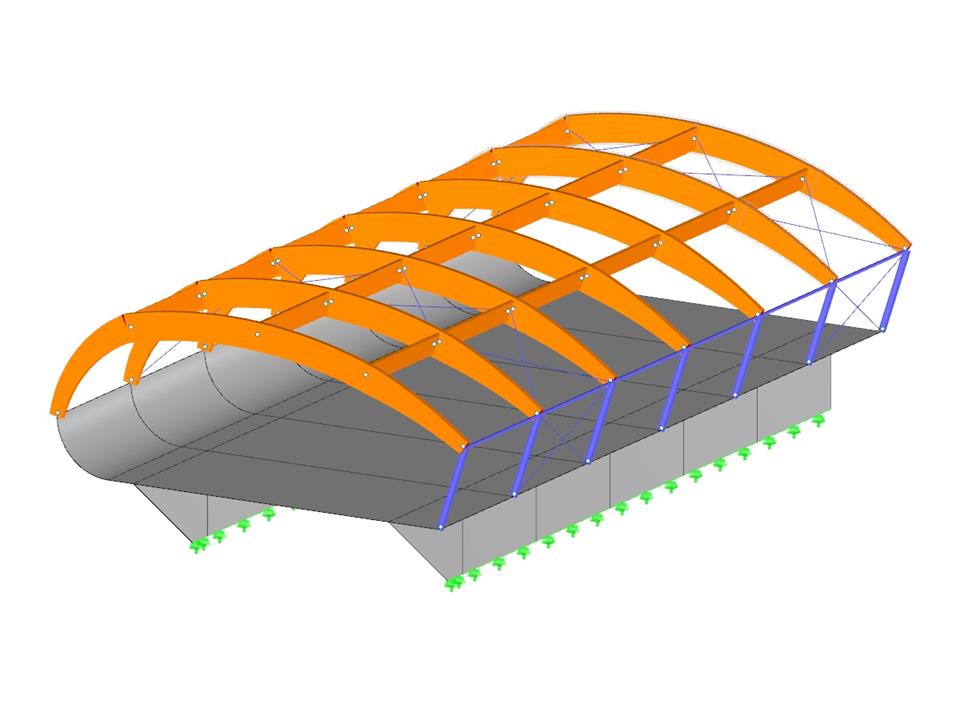

Konferenční budova
| Počet uzlů | 112 |
| Počet linií | 163 |
| Počet prutů | 79 |
| Počet ploch | 36 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 15 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 462,211 t |
| Rozměry | 16,000 x 8,898 x 30,000 m |
