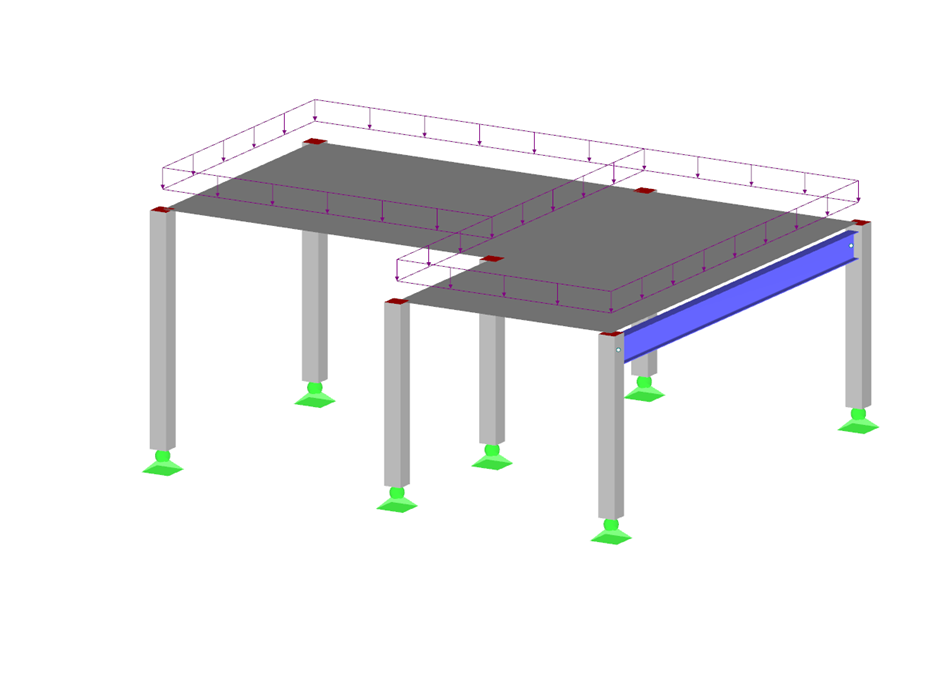

Ejemplo introductorio de estructura de acero y hormigón
| Número de nudos | 14 |
| Número de líneas | 15 |
| Número de barras | 9 |
| Número de superficies | 2 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 1 |
| Peso completo | 34.557 t |
| Dimensiones | 10,058 x 3,962 x 7,925 m |
