Instrukcja online programu RFEM | Powierzchnie
Wstępny przykład konstrukcji stalowej i betonowej. To szkolenie jest wprowadzeniem do interfejsu użytkownika programu RFEM na tym przykładzie. Patrz linki poniżej.
- RFEM dla studentów
- RFEM dla studentów
- RFEM dla studentów
- RFEM dla studentów | USA
- RFEM dla studentów | USA
- RFEM dla studentów | USA
- Szkolenie online | RFEM dla studentów | USA | 11. Sierpień 2021 r.
- Szkolenie online | RFEM dla studentów
- Szkolenie online | RFEM dla studentów
- T&T 002 | Obciążenia - obciążenia prętowe i liniowe
- Szkolenie online | RFEM dla studentów | USA | 21 kwietnia 2021

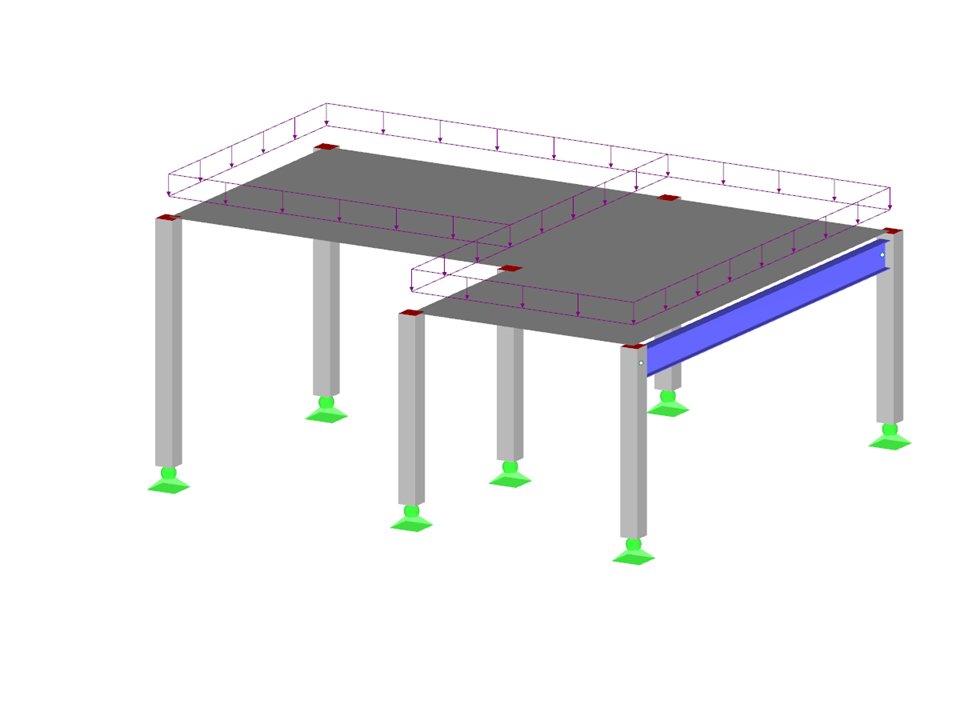

Wstępny przykład konstrukcji stalowo -betonowej
| Liczba węzłów | 14 |
| Liczba linii | 15 |
| Liczba prętów | 9 |
| Liczba powierzchni | 2 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 4 |
| Ilość KO | 4 |
| Liczba kombinacji wyników | 1 |
| Ciężar całkowity | 34,557 t |
| Wymiarowanie | 10,058 x 3,962 x 7,925 m |
