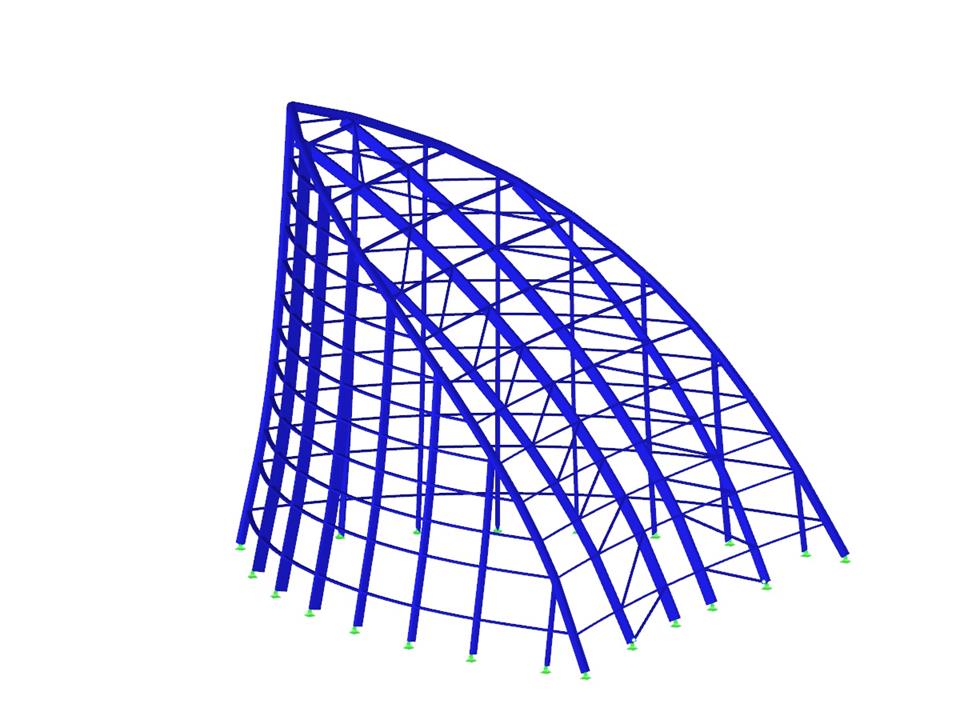

La estructura de soporte de las puntas de las torres
| Número de nudos | 772 |
| Número de líneas | 1008 |
| Número de barras | 981 |
| Número de casos de carga | 15 |
| Número de combinaciones de carga | 68 |
| Número de combinaciones de resultados | 10 |
| Peso completo | 376.615 t |
| Dimensiones | 34,782 x 32,992 x 29,255 m |
| Versión del programa | 5.01.00 |
