Estructura de hormigón armado
Modelo para descarga
Descripción

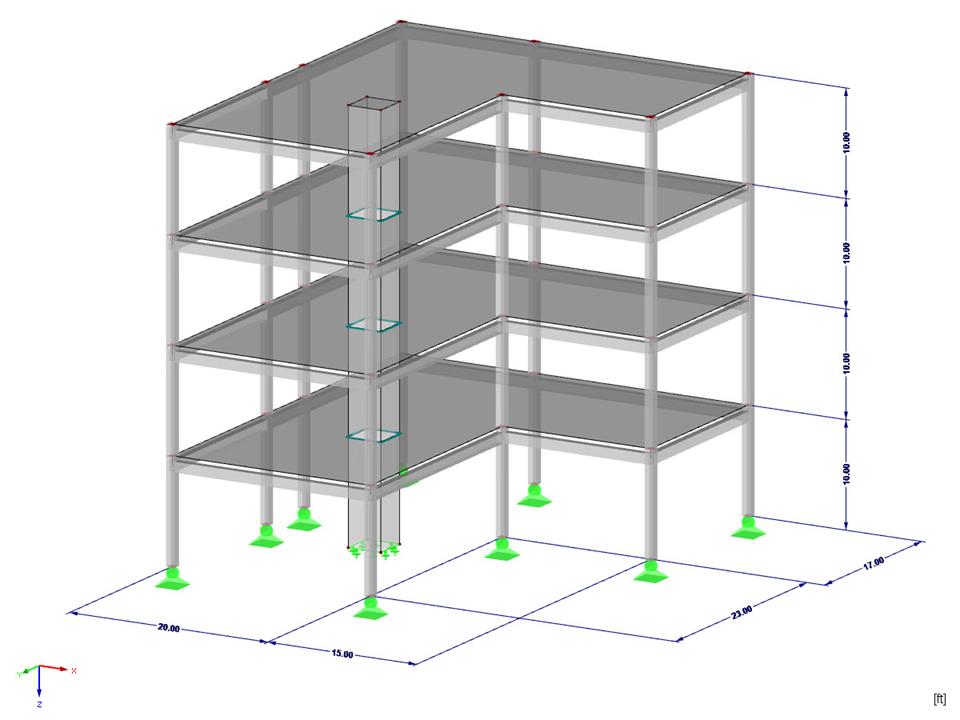

Descargue aquí el modelo de una estructura de hormigón armado y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizó para el artículo técnico 1543, entre otros.
Modelo utilizado en
Palabras clave
ES Terremoto Análisis dinámico espectro de respuesta Combinación desplazamiento del piso
Escribir un comentario...
Escribir un comentario...
- Vistas 447x
- Descargas 122x
- Actualizado 28. diciembre 2020
- Tamaño 1,86 MB
- Número de nudos: 67
- Número de líneas 108
- Número de barras 72
- Número de superficies 20
- Número de casos de carga 3
- Masa total 318,207 t
- Dimens. del panel: 11.378 x 12.902 x 12.550 m
- Versión del programa 5.23.02.155292
