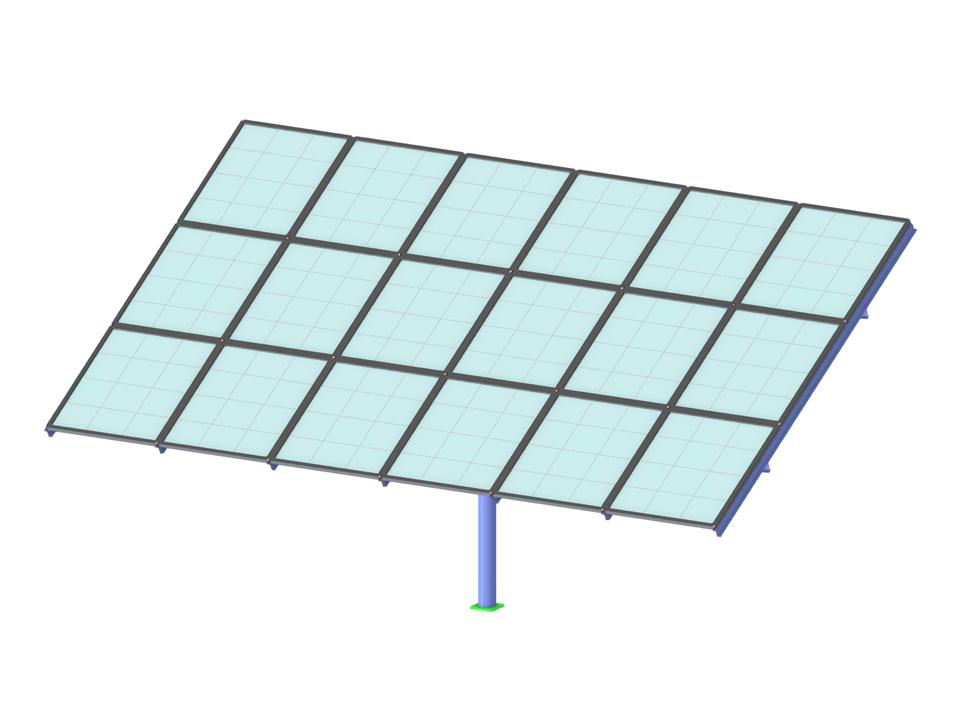

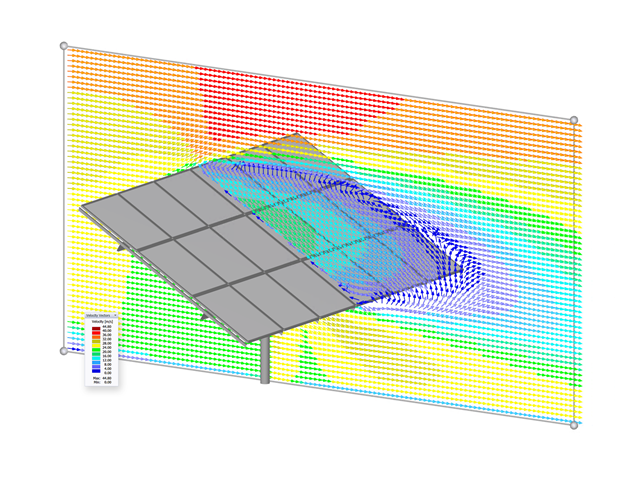

Acción del viento en el sistema de seguimiento fotovoltaico
| Número de nudos | 287 |
| Número de líneas | 383 |
| Número de barras | 338 |
| Número de superficies | 18 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 2,300 t |
| Dimensiones | 10,200 x 5,390 x 5,246 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
