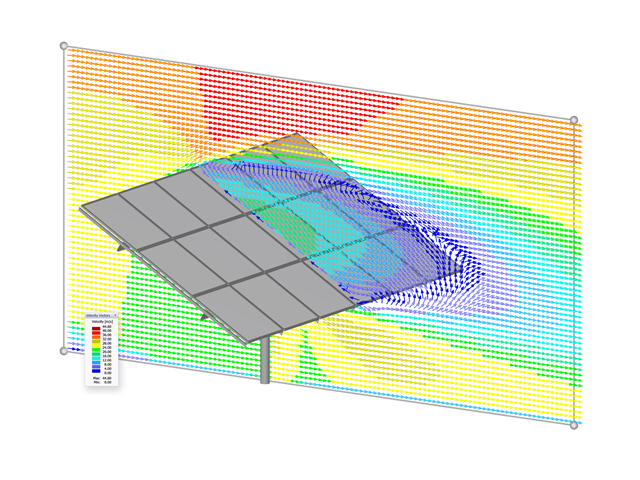

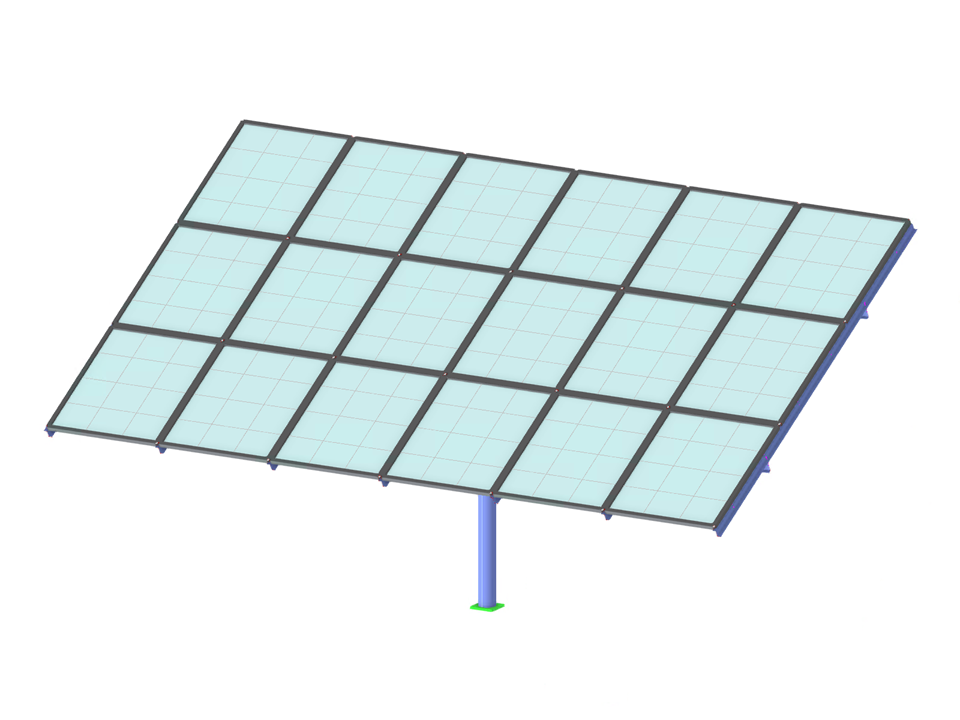

Oddziaływanie wiatru na system PV
| Liczba węzłów | 287 |
| Liczba linii | 383 |
| Liczba prętów | 338 |
| Liczba powierzchni | 18 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 2,300 t |
| Wymiarowanie | 10,200 x 5,390 x 5,246 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
