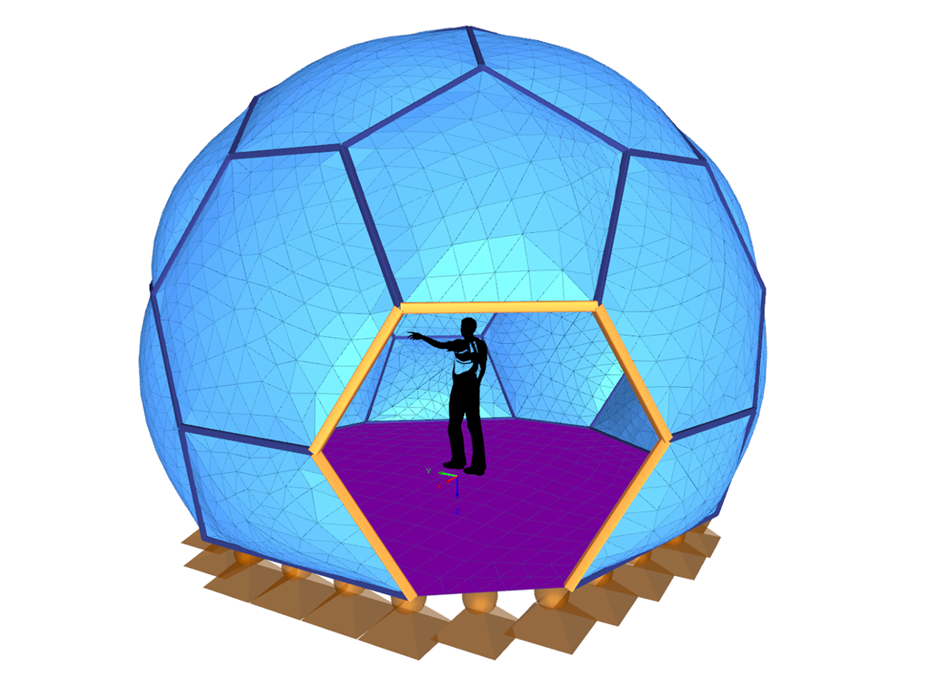

Recinto en forma de balón de fútbol con cojines neumáticos
| Número de nudos | 101 |
| Número de líneas | 147 |
| Número de barras | 74 |
| Número de superficies | 101 |
| Número de sólidos | 25 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 7 |
| Peso completo | 1.385 t |
| Dimensiones | 7,226 x 7,293 x 5,621 m |
| Versión del programa | 5.25.01 |
