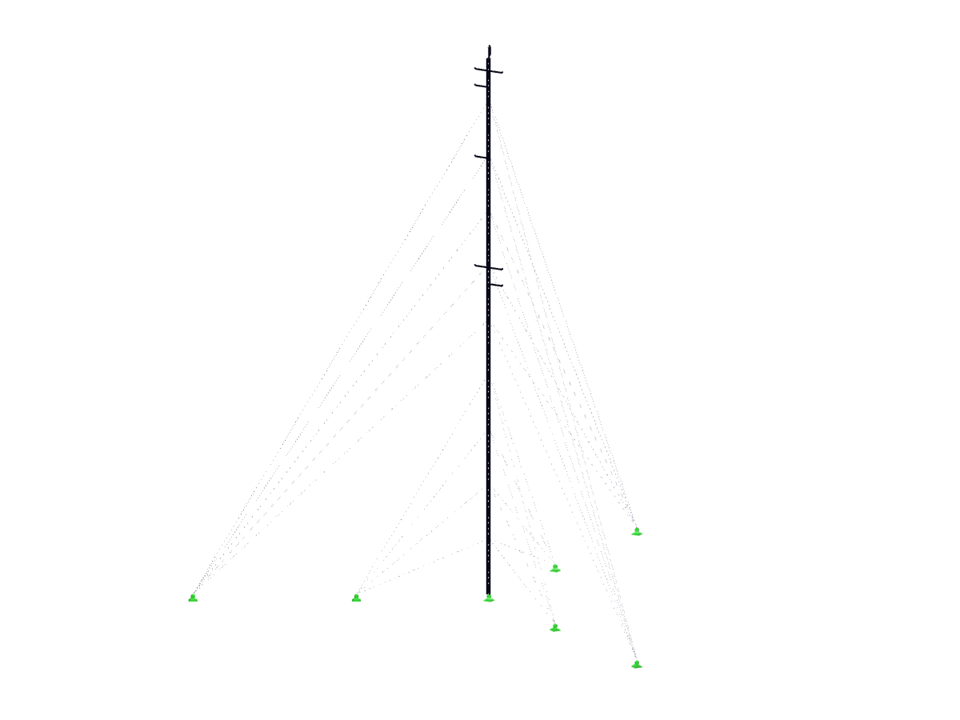

Mástil meteorológico
| Número de nudos | 458 |
| Número de líneas | 834 |
| Número de barras | 830 |
| Número de superficies | 2 |
| Peso completo | 8.973 t |
| Dimensiones | 90,671 x 78,536 x 100,467 m |
| Versión del programa | 5.26.01 |
