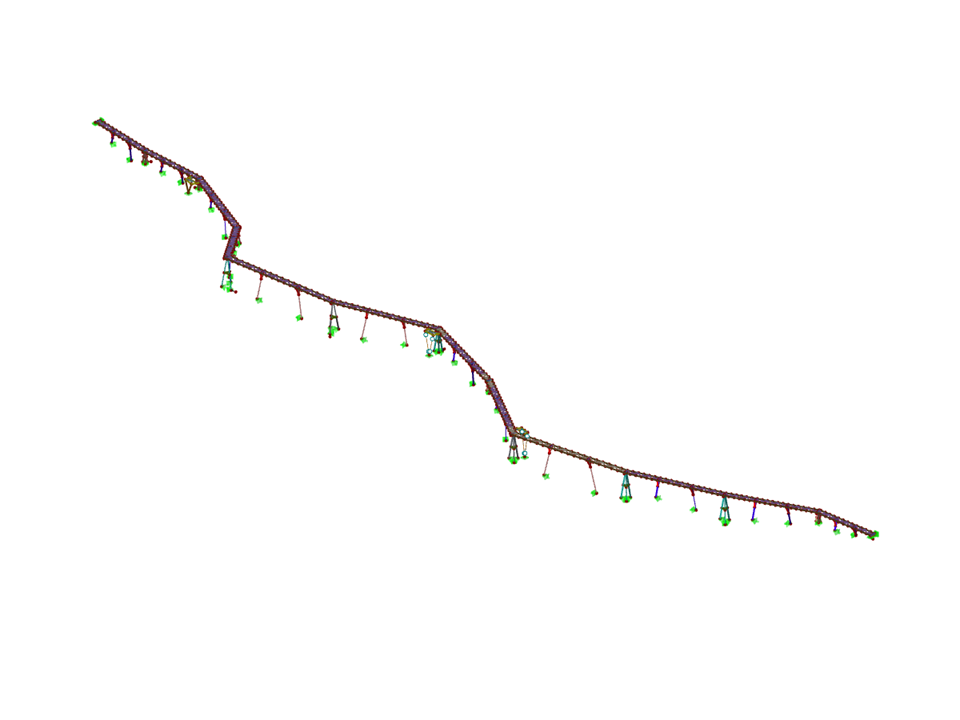

Paseo por las copas de los árboles hecho de madera y acero
| Número de nudos | 684 |
| Número de líneas | 1272 |
| Número de barras | 1229 |
| Número de casos de carga | 8 |
| Número de combinaciones de carga | 6 |
| Número de combinaciones de resultados | 6 |
| Peso completo | 183.226 t |
| Dimensiones | 65,587 x 460,026 x 25,715 m |
| Versión del programa | 5.26.01 |
