El archivo para descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rfs o *.rf6). Para más información sobre los modelos y bloques parametrizados, vea el vídeo tutorial corto - SVT 010 | Creación e importación de bloques - vea el enlace a continuación.
El modelo fue creado por el equipo técnico de Dlubal Latam.

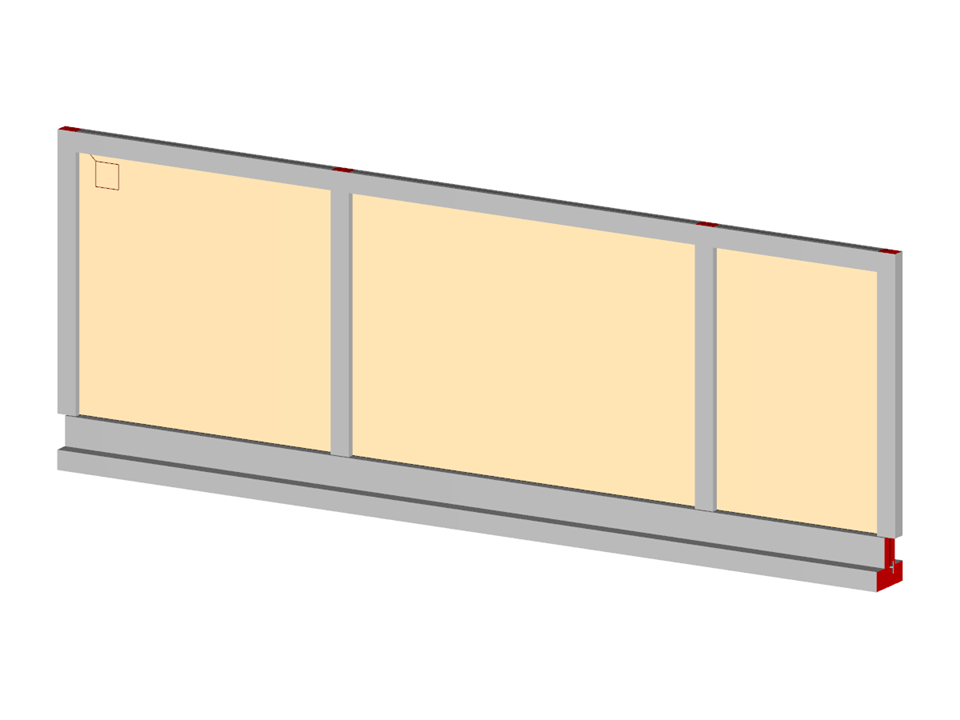

Muro de mampostería de 3 bahías
Los parámetros de los bloques se pueden editar dinámicamente | |
Número de nudos | 8 |
Número de líneas | 10 |
Número de barras | 10 |
Número de superficies | 3 |
Número de sólidos | 0 |
Número de casos de carga | 0 |
Número de combinaciones de carga | 0 |
Número de combinaciones de resultados | 0 |
Peso completo | 7.290 t |
Dimensiones | 9,000 x 2,800 x 0,000 m |
