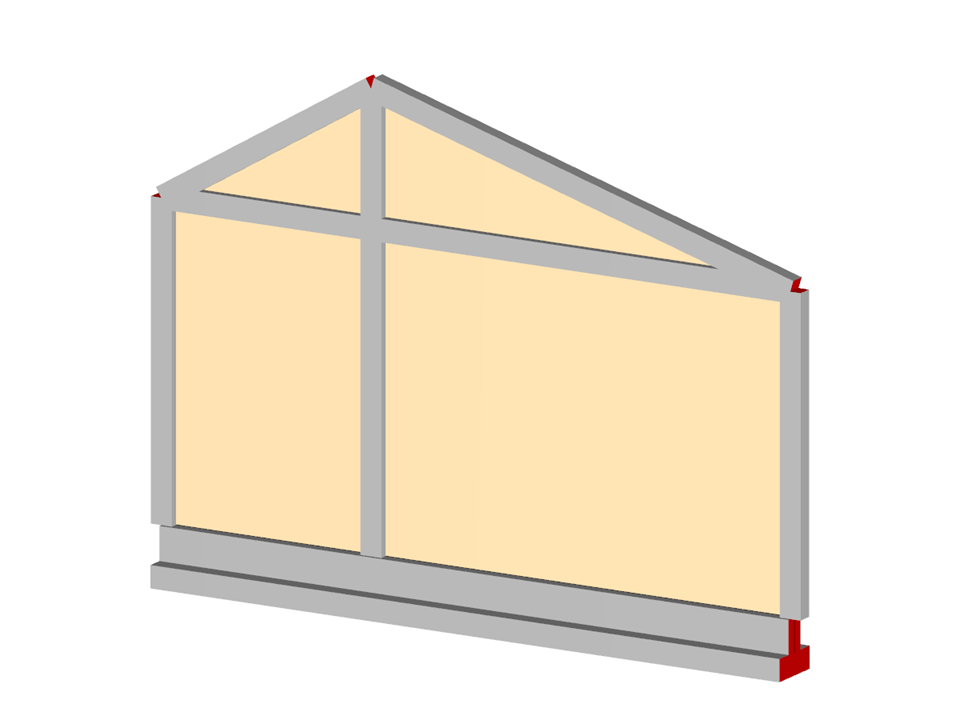

Muro de mampostería inclinado
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 7 |
| Número de líneas | 9 |
| Número de barras | 9 |
| Número de superficies | 3 |
| Peso completo | 6.325 t |
| Dimensiones | 6,000 x 0,000 x 4,306 m |
| Versión del programa | 5.26.02 |
