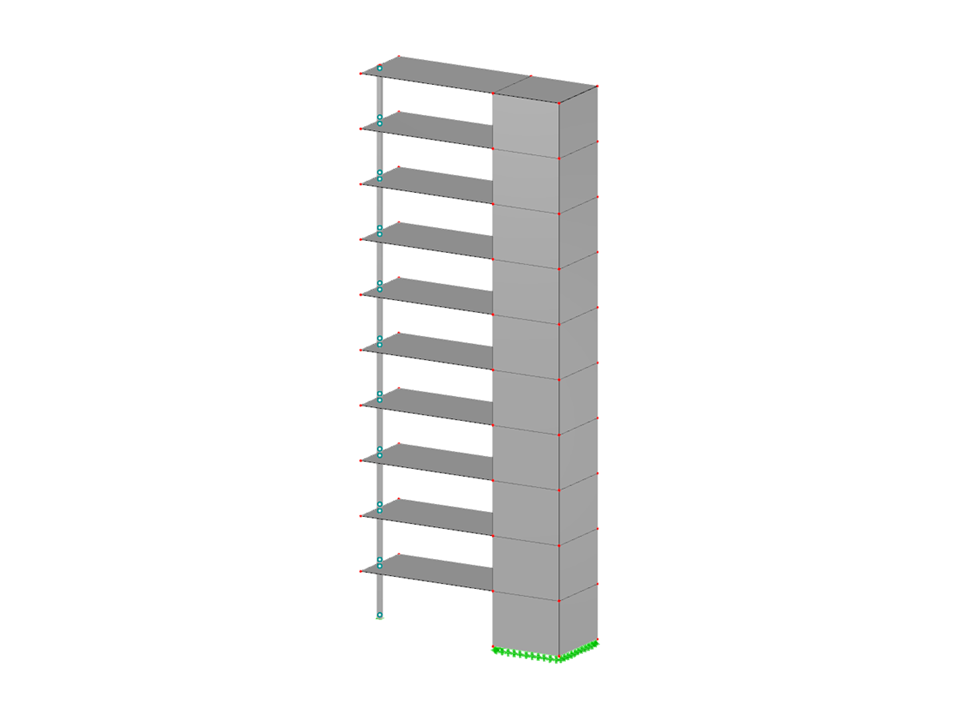

Una parte de la estructura de hormigón armado del edificio. Después del cálculo con éxito, los resultados de las fases de construcción individuales se pueden ver en RFEM tanto gráficamente como en tablas. Las fases de construcción se pueden considerar en la combinatoria y también incluir en el cálculo.
Análisis de fases de construcción (CSA)
| Número de nudos | 75 |
| Número de líneas | 134 |
| Número de barras | 10 |
| Número de superficies | 60 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 11 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 723.000 t |
| Dimensiones | 12,000 x 30,000 x 4,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
El coeficiente θ se calcula con la siguiente fórmula:$$\mathrm\theta\;=\;\frac{\displaystyle{\mathrm P}_\mathrm{tot}\;\cdot\;{\mathrm d}_\mathrm r}{{\mathrm V}_\mathrm{tot}\;\cdot\;\mathrm h}\;$$
¿Tiene secciones de pilares individuales o geometrías de muros angulares y necesita un cálculo de la resistencia a punzonamiento para ellos?
No hay ningún problema. En RFEM 6, puede realizar el cálculo de la resistencia a punzonamiento no solo para secciones rectangulares y circulares, sino también para cualquier forma de sección.
El modelo de edificio se calcula en dos fases:
- Cálculo global en 3D del modelo general, en el que las losas se modelan como un plano rígido (diafragma) o como una placa de flexión
- Cálculo local en 2D de las plantas individuales
Después del cálculo, los resultados de los pilares y muros del cálculo en 3D y los resultados de las losas del cálculo en 2D se combinan en un solo modelo. Esto significa que no es necesario cambiar entre el modelo en 3D y los modelos en 2D individuales de las losas. El usuario sólo trabaja con un modelo, ahorra un tiempo valioso y evita posibles errores en el intercambio manual de datos entre el modelo en 3D y los modelos de pisos en 2D individuales.
Las superficies verticales en el modelo se pueden dividir en muros de cortante y vigas de apeo. El programa genera automáticamente barras de resultados internos a partir de estos objetos de muro, por lo que luego se pueden usar según la norma Cálculo de hormigón.
En el El complemento '''Cálculo de hormigón''' ''' proporciona la opción de realizar el cálculo simplificado de la resistencia al fuego según EN 1992-1-2 para pilares (capítulo 5.3.2) y vigas (capítulo 5.6).
Las siguientes comprobaciones de diseño están disponibles para el cálculo simplificado de la resistencia al fuego:
- Pilares: Dimensiones mínimas de la sección para secciones rectangulares y circulares según la tabla 5.2a, así como la ecuación 5.7 para el cálculo del tiempo de exposición al fuego
- Vigas: Dimensiones mínimas y distancias entre centros según la tabla 5.5 y la tabla 5.6
Puede determinar los esfuerzos internos para el cálculo de la resistencia al fuego según dos métodos.
- 1 Los esfuerzos internos de la situación de proyecto accidental se incluyen directamente en el cálculo.
- 2 Los esfuerzos internos del cálculo a temperatura normal se reducen mediante el factor Eta,fi (ηfi) y luego se utilizan en el cálculo de la resistencia al fuego.
Además, es posible modificar la distancia entre ejes según la ecuación 5.5.
Con el complemento Cálculo de hormigón, puede realizar el cálculo frente a la fatiga de barras y superficies según EN 1992-1-1, capítulo 6.8.
Para el cálculo frente a la fatiga, se pueden seleccionar opcionalmente dos métodos o niveles de cálculo en las configuraciones de cálculo:
- Nivel de cálculo 1: Criterio simplificado según 6.8.6 y 6.8.7(2): El criterio simplificado se realiza para combinaciones de acciones frecuentes según EN 1992-1-1, capítulo 6.8.6 (2), y EN 1990, ec. (6.15b) con las cargas de tráfico relevantes en el estado de servicio. Se verifica una carrera de tensión máxima según 6.8.6 para la armadura pasiva. La tensión de compresión del hormigón se determina por medio de la tensión admisible superior e inferior según 6.8.7(2).
- Nivel de cálculo 2: Cálculo de la tensión de daño equivalente según 6.8.5 y 6.8.7(1) (cálculo simplificado frente a la fatiga): El cálculo utilizando carreras de tensiones de daño equivalente se realiza para la combinación de fatiga según EN 1992-1-1, capítulo 6.8.3, ecuación (6.69) con la acción cíclica Qfat definida específicamente.
Programa principal
La nueva generación del software en 3D del método de los elementos finitos (MEF) se utiliza para el análisis de estructuras compuestas de barras, superficies y sólidos.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones según las normas internacionales. Es posible diseñar barras, superficies y pilares, así como realizar análisis de punzonamiento y deformaciones.
Complemento
El complemento Análisis de fases de construcción (CSA) permite considerar el proceso de construcción de estructuras (estructuras de barras, superficies y sólidos) en RFEM.
Complemento
La determinación precisa de las condiciones del suelo afecta significativamente la calidad del análisis estructural de los edificios.
Complemento
El complemento Análisis modal permite el cálculo de valores propios, frecuencias naturales y periodos naturales para modelos de barras, superficies y sólidos.
Complemento
El complemento Análisis del espectro de respuesta realiza un análisis sísmico utilizando el análisis del espectro de respuesta multimodal. Los espectros necesarios para esto se pueden crear de acuerdo con las normas o definidos por el usuario. Los esfuerzos estáticos equivalentes se generan a partir de ellos. El complemento incluye una amplia biblioteca de acelerogramas de zonas sísmicas que se pueden usar para generar espectros de respuesta.
Complemento
Con el complemento Análisis por empujes incrementales (pushover), puede analizar las acciones sísmicas en un edificio en particular y, por lo tanto, evaluar si el edificio puede resistir un terremoto.
Complemento
El complemento Modelo de edificio para RFEM le permite definir y manipular un edificio utilizando plantas. Las plantas se pueden ajustar después de muchas maneras. La información sobre las plantas y todo el modelo (centro de gravedad) se muestra en tablas y gráficos.
Complemento
El complemento Cálculo de fábrica para RFEM permite el cálculo y dimensionamiento de estructuras de fábrica (mampostería) utilizando el método de los elementos finitos. Fue desarrollado como parte del proyecto de investigación titulado DDMaS – Digitalizing the Design of Masonry Structures. El modelo de material representa el comportamiento no lineal de la combinación de ladrillo y mortero en forma de un macro-modelado.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de madera realiza las comprobaciones de cálculo de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Complemento
El complemento Comportamiento no lineal del material permite considerar las no linealidades del material en RFEM (por ejemplo, isótropo plástico, ortótropo plástico, daño isótropo).
Complemento
El complemento Estabilidad de la estructura realiza el análisis de estabilidad de las estructuras.
Complemento
El complemento de dos partes Optimización y estimación de coste / emisiones de CO2 encuentra los parámetros adecuados para los modelos y bloques parametrizados mediante la técnica de la inteligencia artificial (IA) de la optimización por enjambre de partículas (PSO) para el cumplimiento de los criterios de optimización comunes. Además, este complemento estima los costes del modelo o las emisiones de CO2 especificando los costes unitarios o las emisiones por definición de material para el modelo estructural.
Programa principal
El moderno programa de análisis y cálculo estructural en 3D es adecuado para el análisis estructural y dinámico de estructuras de vigas, así como para el cálculo de hormigón, acero, madera y otros materiales.
Complemento
Con el complemento Análisis por empujes incrementales (pushover), puede analizar las acciones sísmicas en un edificio en particular y, por lo tanto, evaluar si el edificio puede resistir el terremoto.
Complemento
El complemento incluye una amplia biblioteca de acelerogramas de zonas sísmicas que se pueden usar para generar espectros de respuesta.
Complemento
El complemento Análisis modal permite el cálculo de valores propios, frecuencias naturales y periodos naturales para modelos de barras, superficies y sólidos.
Complemento
El complemento Cálculo de hormigón permite varias verificaciones de barras y pilares según las normas internacionales.
Complemento
El complemento Cálculo de acero realiza las verificaciones del estado límite último y de servicio de barras de acero según varias normas.
Complemento
El complemento Cálculo de madera realiza las verificaciones de los estados límite últimos, de servicio y de resistencia al fuego de barras de madera según varias normas.
Complemento
El complemento Cálculo de aluminio realiza las verificaciones del estado límite último y de servicio de barras de aluminio según varias normas.
Complemento
El complemento de dos partes Optimización y estimación de coste/emisiones de CO2 encuentra los parámetros adecuados para los modelos y bloques parametrizados mediante la técnica de la inteligencia artificial (IA) de la optimización por enjambre de partículas (PSO) para el cumplimiento de los criterios de optimización comunes.
Complemento
El complemento Análisis tensión-deformación realiza análisis generales de tensiones, calculando las tensiones existentes y comparándolas con las tensiones límite.
Complemento
El complemento Análisis dependiente del tiempo (TDA) permite considerar el comportamiento del material en función del tiempo para barras. Los efectos a largo plazo, como la fluencia, la retracción y el envejecimiento, pueden influir en la distribución de los esfuerzos internos, dependiendo de la estructura.
Complemento
El complemento Cálculo de aluminio realiza las comprobaciones de cálculo del estado límite último y de servicio de barras de aluminio según varias normas.
