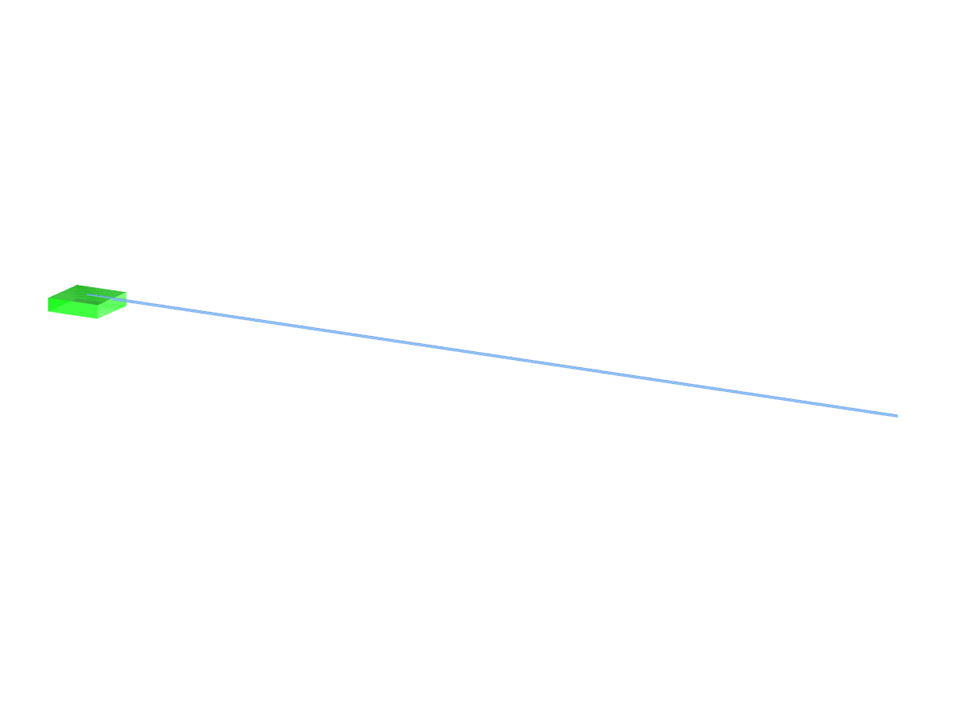

Ejemplo de verificación 0019 | 4 | Chapa | Isótropo elástico no lineal 2D/3D | von Mises
| Número de nudos | 4 |
| Número de líneas | 4 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Dimensiones | 2,000 x 0,000 x 0,005 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
