Tesis de graduación 000453 | Análisis comparativo de torres de aerogeneradores terrestres

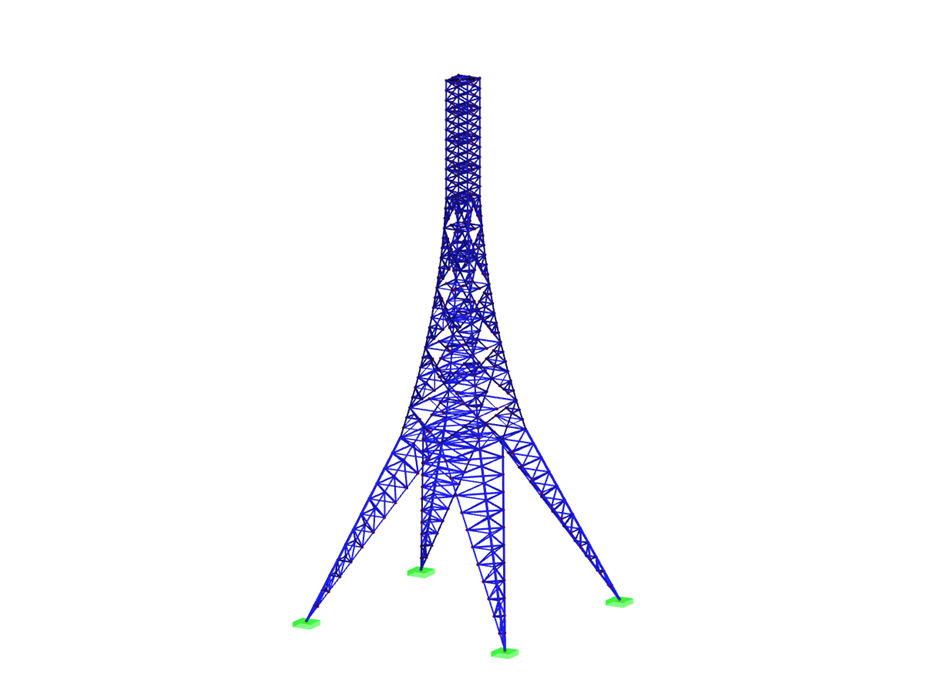

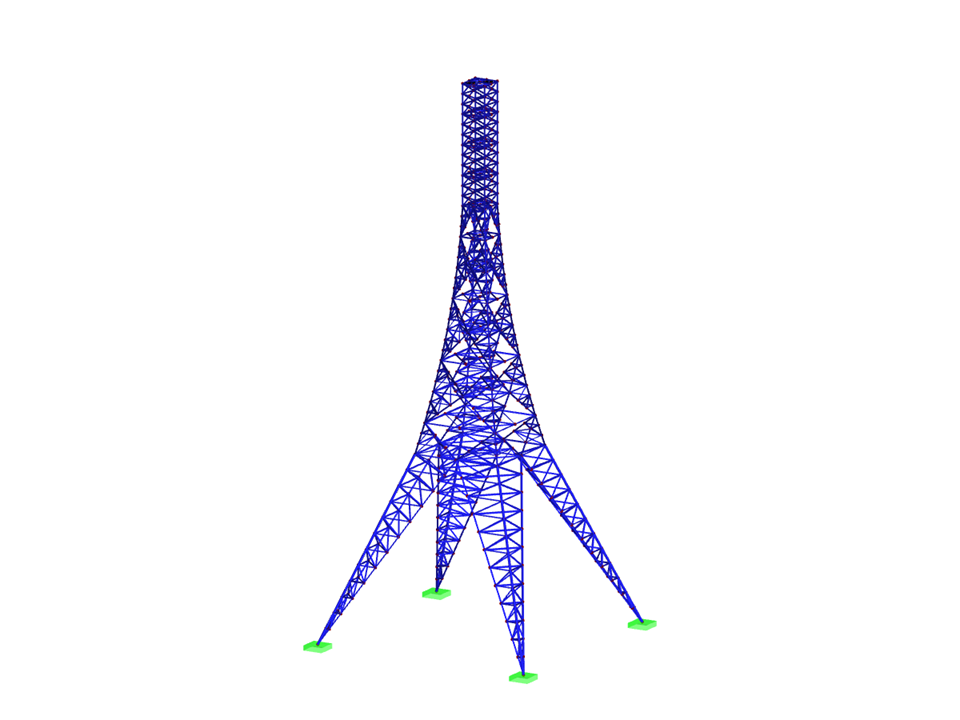

Torre de celosía
| Número de nudos | 525 |
| Número de líneas | 1532 |
| Número de barras | 1532 |
| Número de casos de carga | 9 |
| Número de combinaciones de carga | 4 |
| Peso completo | 379.991 t |
| Dimensiones | 40,829 x 40,829 x 91,664 m |
| Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Seminario web
Seminario web
Formación en línea
Formación en línea
Preguntas frecuentes (FAQ)
General
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Preguntas frecuentes (FAQ)
Proyecto de cliente
.png?mw=350&hash=f79867dbf405d536638daef39ee25b113e6e540d)
Después de generar las longitudes eficaces, los resultados se muestran en tablas organizadas de forma clara. Allí puede modificar las longitudes eficaces manualmente.
La función Exportar transfiere las longitudes eficaces al módulo adicional RF-/TOWER Design para su cálculo posterior. Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.
Finalmente, es posible transferir a RFEM/RSTAB los datos del modelo generado de la torre en celosía por medio de un clic del ratón.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. Es posible seleccionar de manera selectiva tanto el contenido del informe como la profundidad de la edición.
Los resultados se muestran en ventanas de módulos claramente dispuestas. Además de los resultados de cálculo, la salida de datos incluye todos los parámetros de relevantes del mismo. Una lista de piezas se genera automáticamente durante el cálculo.
Los datos completos del módulo forman parte del informe de RFEM/RSTAB. El contenido del informe y la extensión de los resultados se pueden seleccionar específicamente para los cálculos individuales.
Al realizar el cálculo de la carga de tracción, compresión, flexión y cortante, el módulo compara los valores de cálculo de la capacidad de carga máxima con los valores de cálculo de las acciones. Si los componentes están sujetos tanto a flexión como a compresión, el programa realiza una interacción. Para la fórmula de interacción, se puede elegir si se quiere determinar los factores de acuerdo con el método 1 (Anejo A) ó el método 2 (Anejo B).
El cálculo de pandeo por flexión no requiere ni la esbeltez ni la carga de pandeo elástica crítica del caso de pandeo determinante. El módulo calcula automáticamente todos los factores necesarios para el valor de cálculo de la tensión de flexión. El momento crítico ideal para pandeo lateral se determina mediante el mismo programa, para cada barra en cada posición x de la sección.
