Projet de fin d'études 000453 | Analyse comparative de tours éoliennes terrestres

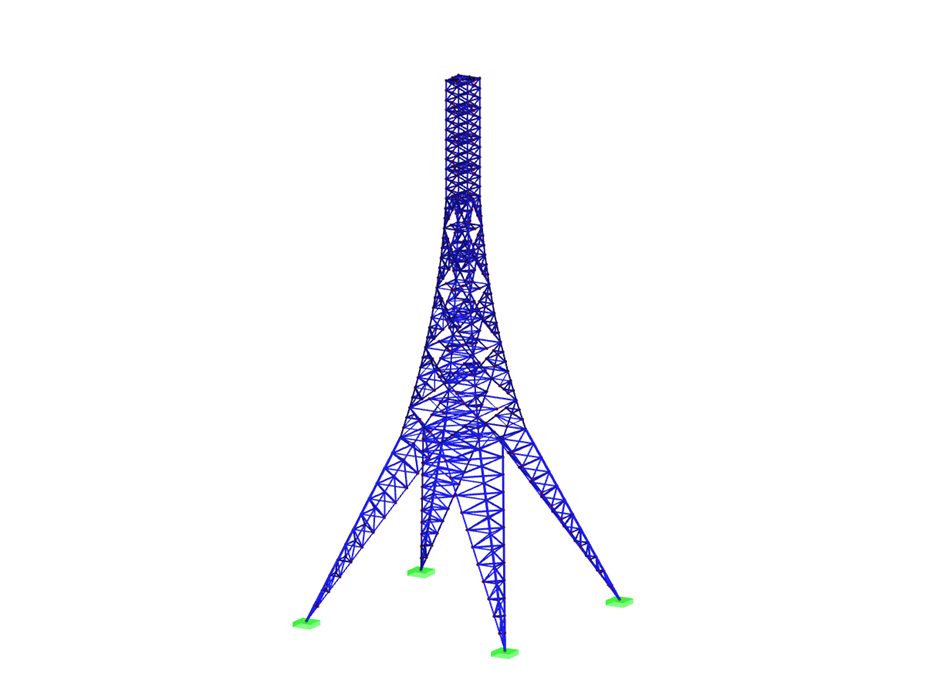

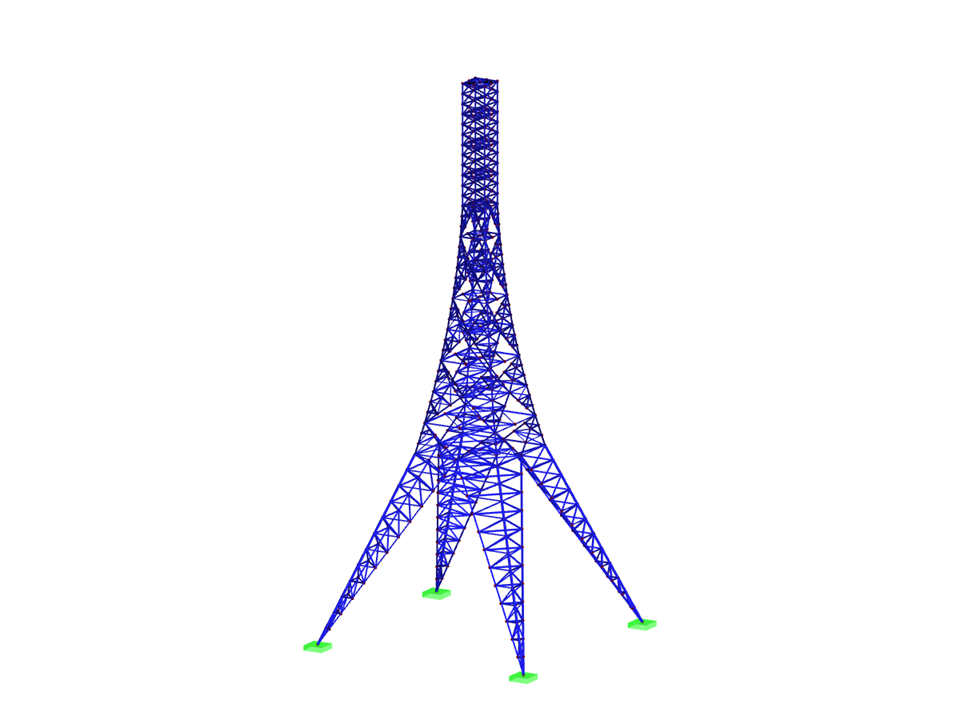

Pylône en treillis
| Nombre de nœuds | 525 |
| Nombre de lignes | 1532 |
| Nombre de barres | 1532 |
| Nombre de cas de charge | 9 |
| Nombre de combinaisons de charges | 4 |
| Poids total | 379,991 t |
| Cotation fonctionnelle | 40,829 x 40,829 x 91,664 m |
| Version du logiciel | 5.27.01 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
