Descargue el modelo de un pórtico sin imperfecciones aquí y ábralo con el programa de elementos finitos RFEM.
Este modelo se utilizará en el curso de formación básico gratuito en línea del software RFEM 6 de análisis de estructuras por elementos finitos |Introducción al diseño de acero.
- RFEM 6 | Estudiantes | Introducción al cálculo de acero
- RFEM 6 | Estudiantes | Introducción al diseño de acero
- RFEM 6 | Estudiantes de Dlubal | Introducción al diseño de acero
- RFEM 6 | Estudiantes | Introducción al diseño de acero
- RFEM 6 | Estudiantes | Introducción al diseño de acero
- RFEM 6 | Estudiantes | Introducción al diseño de acero
- RFEM 6 para estudiantes | Introducción al diseño de acero | 04.05.2022

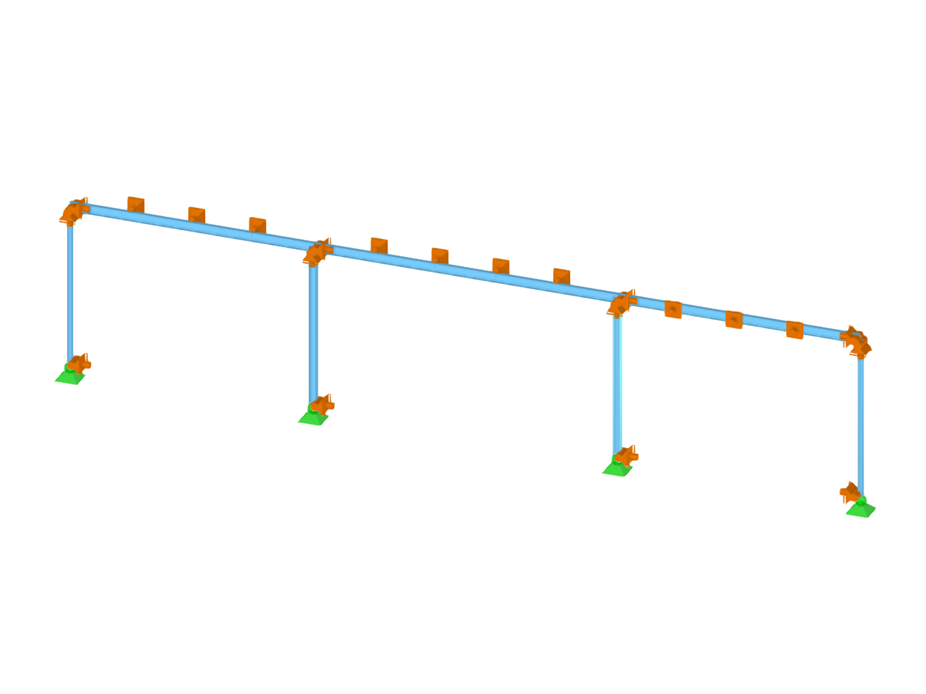

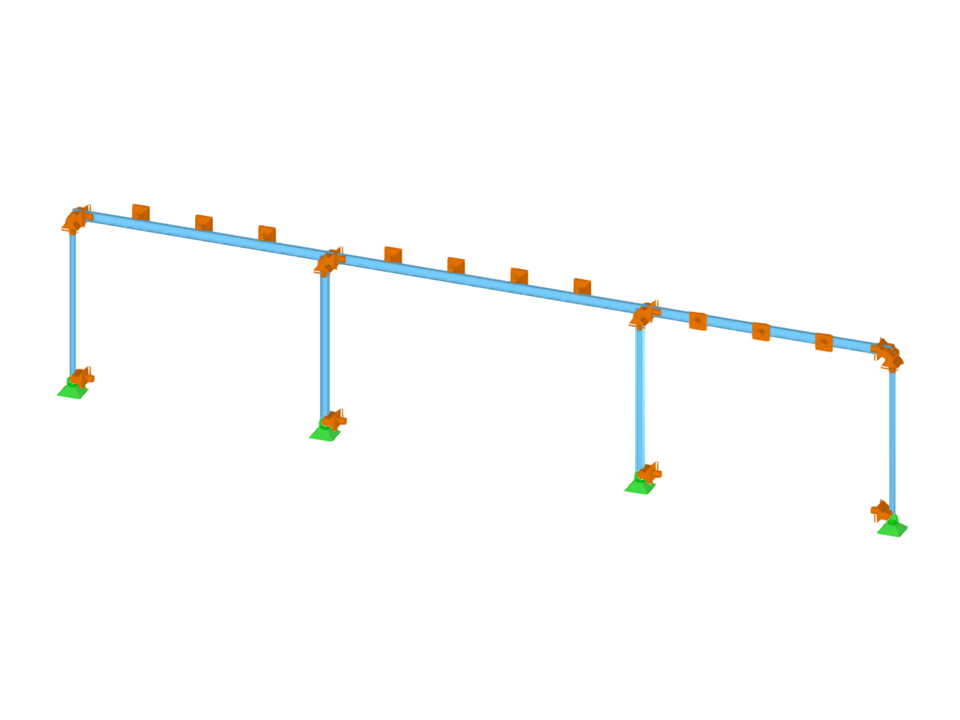

Marco de pasillo sin imperfecciones
| Número de nudos | 18 |
| Número de líneas | 7 |
| Número de barras | 7 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 10 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.708 t |
| Dimensiones | 39,000 x 8,000 x 0,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
