Scarica qui il modello di un telaio di un capannone senza imperfezioni e aprilo con il programma agli elementi finiti RFEM.
Questo modello sarà utilizzato nel corso di formazione di base online gratuito del software FEA strutturale RFEM 6 |Introduzione alla verifica acciaio.
- RFEM 6 | Studenti | Introduzione alla progettazione dell'acciaio
- RFEM 6 | Studenti | Introduzione alla verifica acciaio
- RFEM 6 | Studenti | Introduzione alla verifica acciaio
- RFEM 6 | Studenti | Introduzione alla verifica acciaio
- RFEM 6 | Per gli studenti | Introduzione alla verifica acciaio
- RFEM 6 | Studenti | Introduzione alla verifica acciaio
- RFEM 6 per gli studenti | Introduzione alla verifica acciaio | 04.05.2022

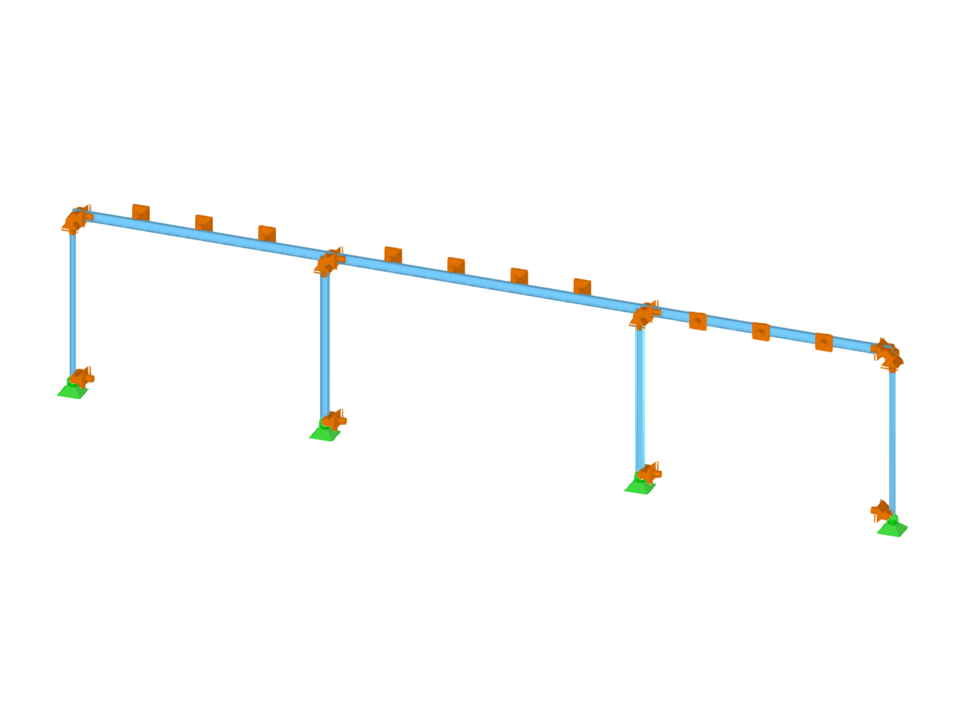

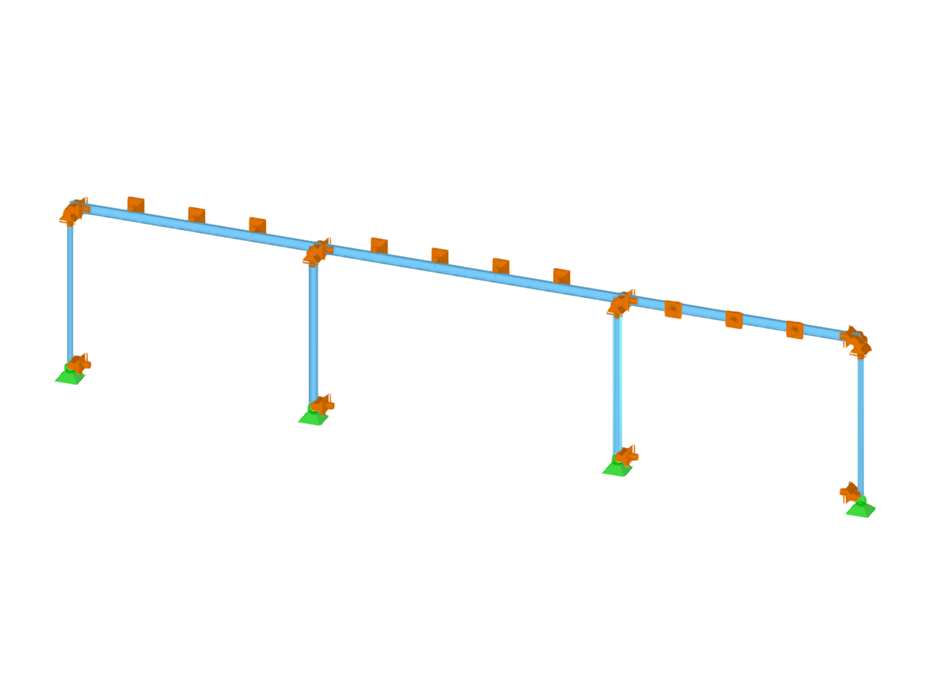

Cornice per ingresso senza imperfezioni
| Numero di nodi | 18 |
| Numero di linee | 7 |
| Numero di aste | 7 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 10 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,708 t |
| Dimensioni | 39.000 x 8.000 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
