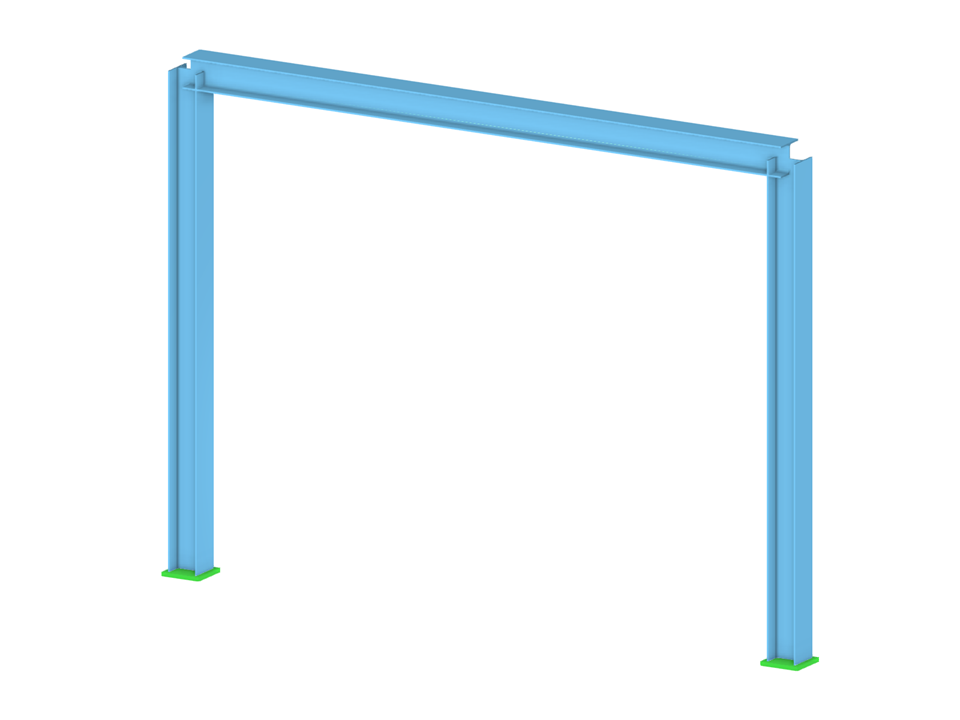

Pórtico de acero
| Número de nudos | 4 |
| Número de líneas | 3 |
| Número de barras | 3 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinaciones de carga | 37 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.422 t |
| Dimensiones | 4,000 x 3,000 x 0,000 m |
