Manual en línea de RFEM | Superficies
Un modelo creado por el equipo técnico de Dlubal Latam. El modelo también está disponible como bloque parametrizado en el sitio web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).

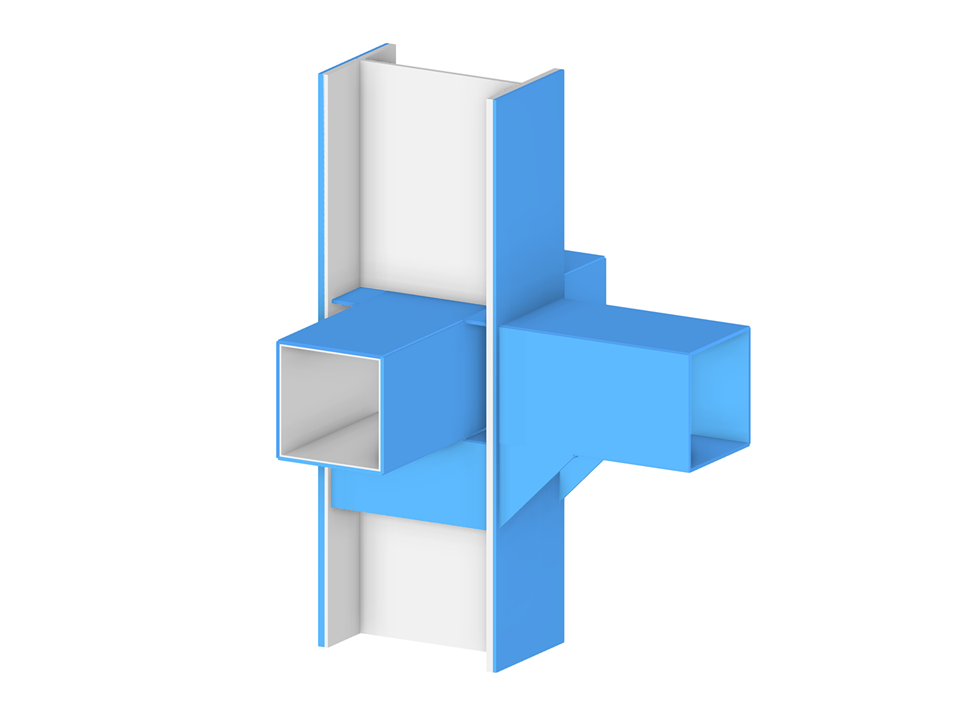

Conexión de acero | Vigas y pilar
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 71 |
| Número de líneas | 120 |
| Número de barras | 2 |
| Número de superficies | 40 |
| Número de sólidos | 0 |
| Número de casos de carga | 0 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.814 t |
| Dimensiones | 1,418 x 2,000 x 1,500 m |
