Online manuál programu RFEM - Plochy (anglicky)
Model vytvořený technickou skupinou Dlubal Latam. Model je k dispozici také jako parametrický blok na stránkách Dlubal Latam.
Soubor ke stažení obsahuje parametrický model uložený jako blok (typ souboru *.rf6).

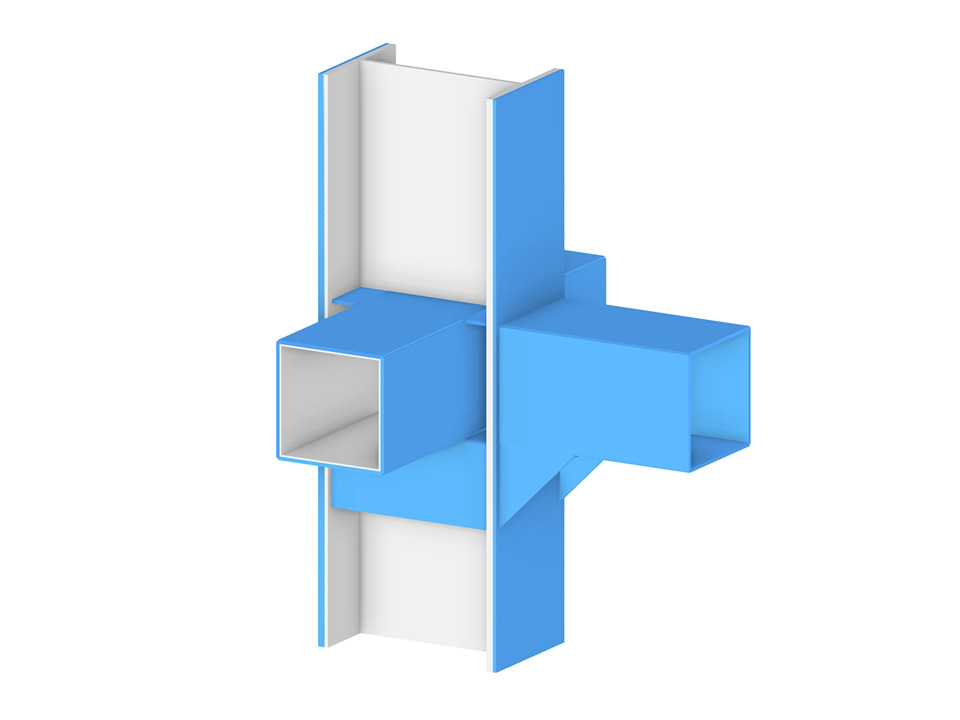

Ocelový spoj | Nosníky a sloup
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 71 |
| Počet linií | 120 |
| Počet prutů | 2 |
| Počet ploch | 40 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 0 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 1,814 t |
| Rozměry | 1,418 x 2,000 x 1,500 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
