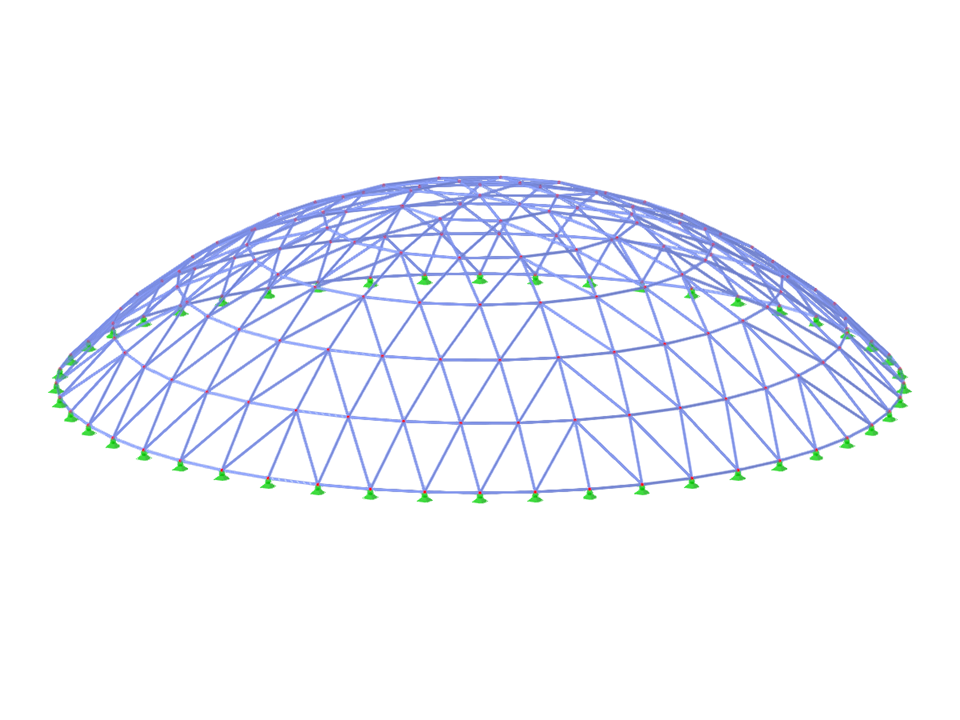

Sistema de celosía para superficies esféricas
Segmentos esféricos con celosía paralela.
Cúpula de celosía paralela.
TSC008 | Sistema de celosía para superficies esféricas
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 169 |
| Número de líneas | 456 |
| Número de barras | 456 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.462 t |
| Dimensiones | 24,000 x 5,500 x 24,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
Formación en línea
Seminario web
Seminario web
Formación en línea
Formación en línea
Característica del producto
Característica del producto
Use la función Editar nudos para ajustar el tipo de nudo con la especificación automática de todas las propiedades secundarias necesarias. También tiene la opción de transferir un nudo a una línea o a una barra, o colocarlo entre dos nudos y dos puntos.
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- El diseño de cinco tipos de sistemas resistentes a fuerzas sísmicas (SFRS) incluye un pórtico especial (SMF), un pórtico intermedio (IMF), un pórtico ordinario (OMF), un pórtico ordinario arriostrado concéntricamente (OCBF) y un pórtico especial arriostrado concéntricamente (SCBF )
- Comprobación de ductilidad de las relaciones anchura-espesor para almas y alas
- Cálculo de la resistencia y rigidez requeridas para el arriostramiento de estabilidad de vigas
- Cálculo de la separación máxima para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria en posiciones de articulación para el arriostramiento de estabilidad de vigas
- Cálculo de la resistencia necesaria del pilar con la opción de omitir todos los momentos flectores, cortante y torsión para el estado límite de reserva de resistencia
- Comprobación de diseño de relaciones de esbeltez de pilares y arriostramientos
El resultado del cálculo sísmico se clasifica en dos secciones: requisitos de barras y requisitos de conexión.
Los "Requisitos sísmicos" incluyen la resistencia a flexión necesaria y la resistencia a cortante necesaria de la conexión viga-pilar para pórticos resistentes. Se enumeran en la pestaña 'Conexión de pórtico resistente a momentos por barra'. Para los pórticos arriostrados, la Resistencia a tracción de la conexión necesaria y la Resistencia a compresión de la conexión necesaria del arriostramiento se enumeran en la pestaña 'Conexión del arriostramiento por barra'.
El programa proporciona las comprobaciones de diseño realizadas en tablas. Los detalles de la comprobación de diseño muestran claramente las fórmulas y referencias a la norma.
