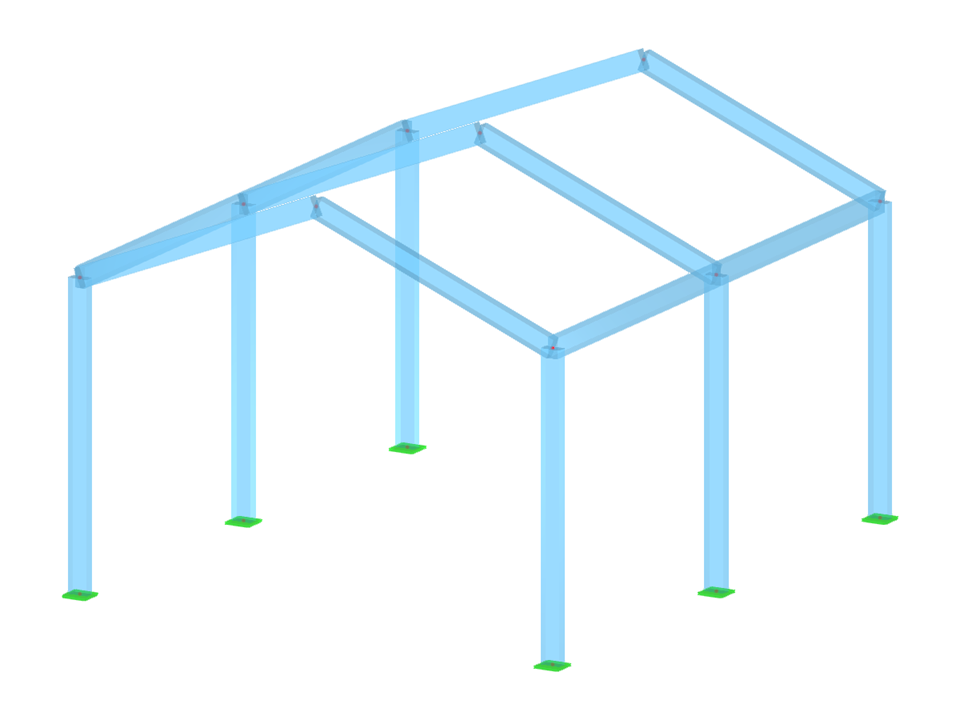

Este modelo se proporciona en el artículo técnico 01758 para mostrar las ventajas de utilizar la entrada paramétrica opcional en RFEM 6 y RSTAB 9.
Entrada paramétrica
| Número de nudos | 15 |
| Número de líneas | 16 |
| Número de barras | 16 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1.032 t |
| Dimensiones | 5,000 x 4,010 x 6,000 m |
