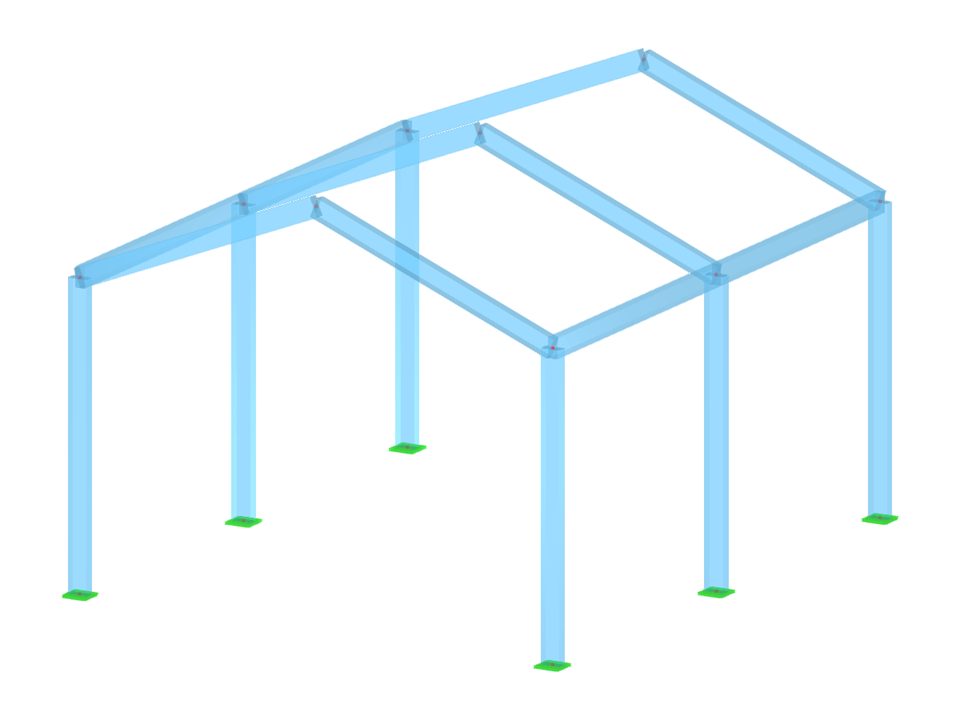

Questo modello è fornito in KB 01758 per mostrare i vantaggi dell'utilizzo dell'input parametrico opzionale in RFEM 6 e RSTAB 9.
Input parametrico
| Numero di nodi | 15 |
| Numero di linee | 16 |
| Numero di aste | 16 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,032 t |
| Dimensioni | 5.000 x 4.010 x 6.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
