Cabeza de disco convexa de acero de un recipiente a presión.

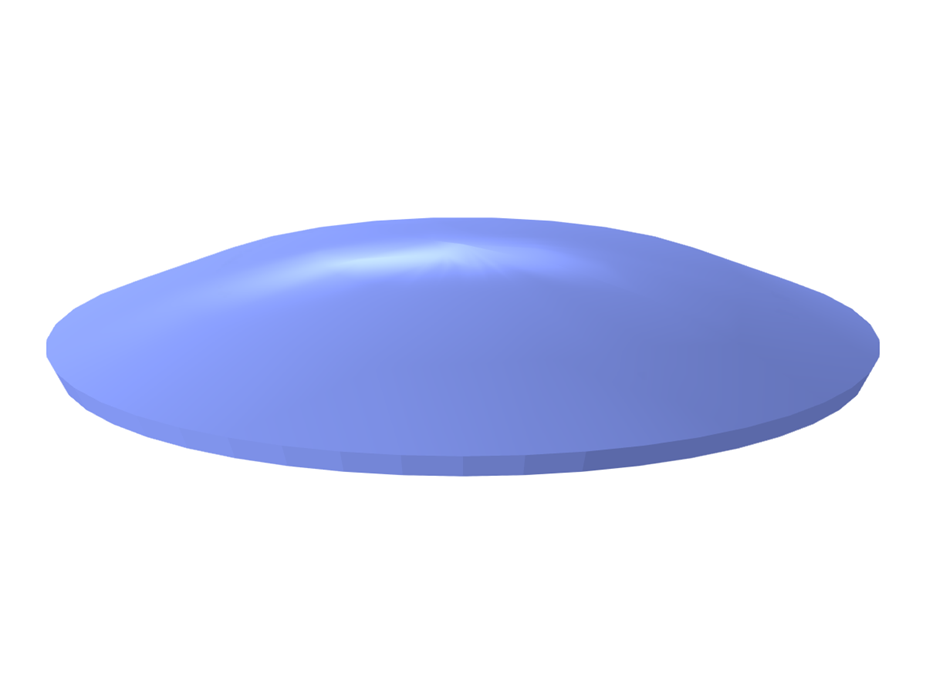

HPV010-b | Cabezal del recipiente a presión de disco convexo
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 2 |
| Número de líneas | 2 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.729 t |
| Dimensiones | 2,952 x 0,381 x 2,952 m |
