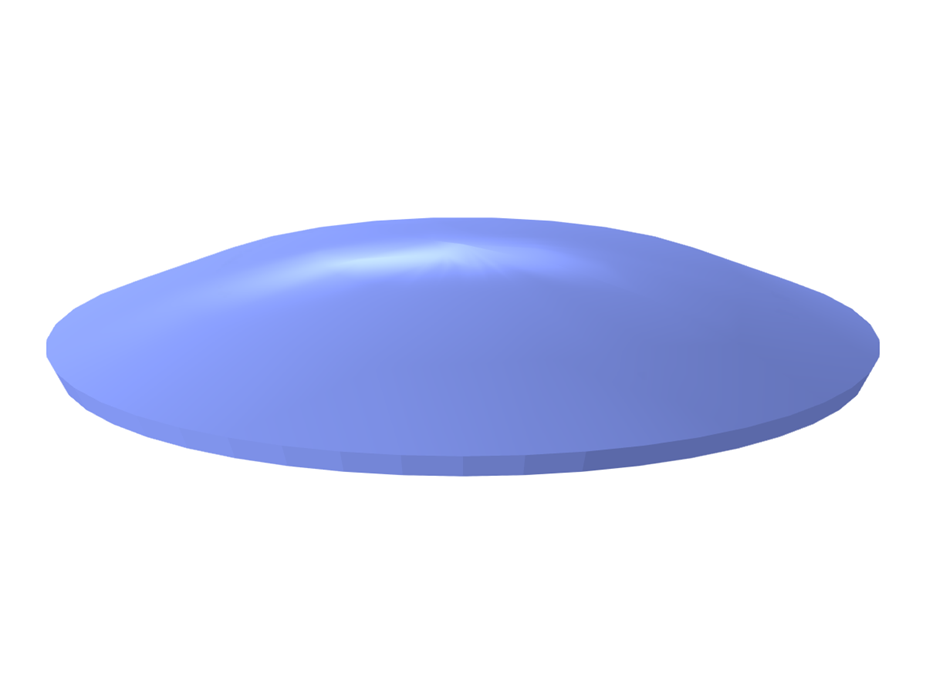

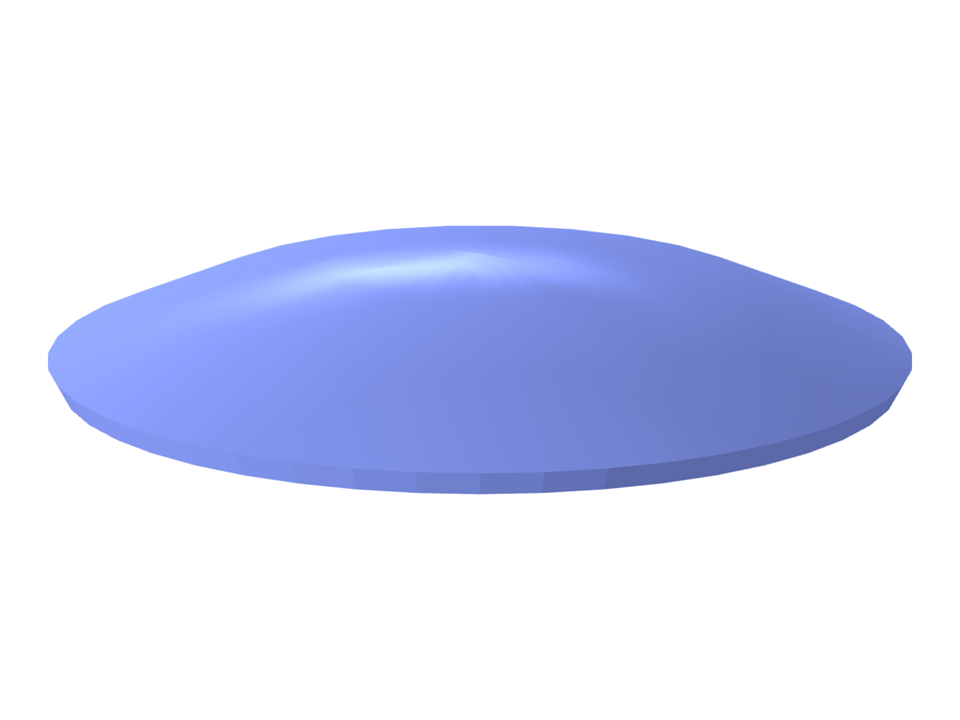

Testa a disco convessa in acciaio di un recipiente a pressione.
HPV010-b | Testa del recipiente a pressione a disco convesso
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 2 |
| Numero di linee | 2 |
| Numero di aste | 0 |
| Numero di superfici | 1 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,729 t |
| Dimensioni | 2.952 x 0.381 x 2.952 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
