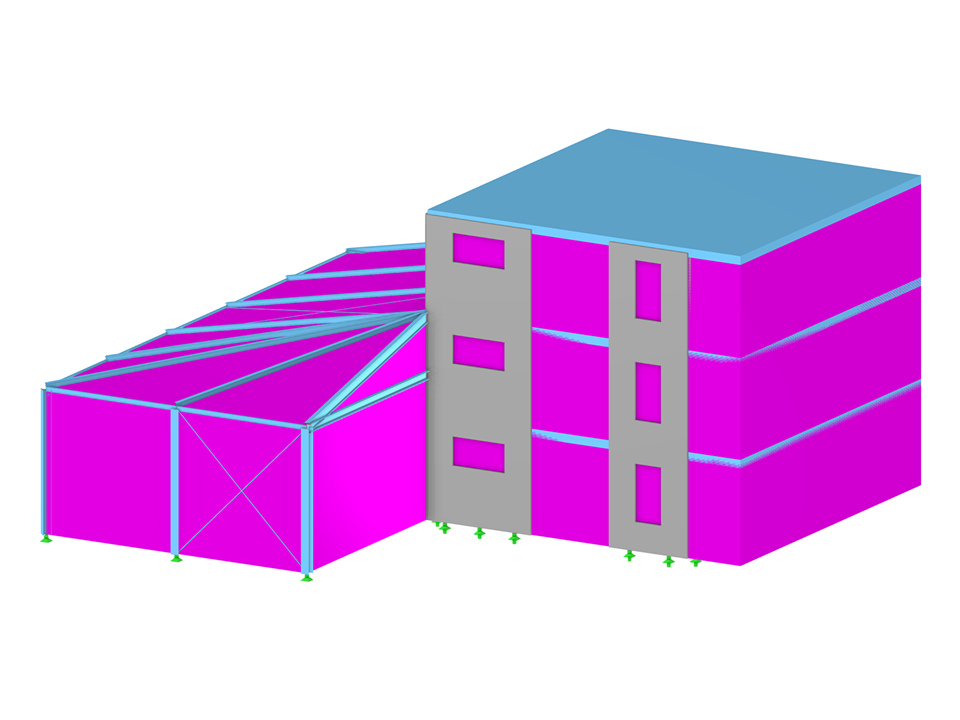

Edificio de hormigón armado con áreas anexas y de transferencia de carga
| Número de nudos | 130 |
| Número de líneas | 185 |
| Número de barras | 52 |
| Número de superficies | 45 |
| Número de sólidos | 0 |
| Número de casos de carga | 16 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 1143.760 t |
| Dimensiones | 22,000 x 10,500 x 20,000 m |
