RFEM – Online-Handbuch Flächen
Laden Sie hier das Modell eines Stahlbetongebäudes mit Anbau und Lastübertragungsflächen herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
Dieses Modell wird im Gratis-Webinar 'Windsimulation mit RWIND 2: Modellierung, Windlast-Generierung und Dokumentation' vom 6. Dezember 2022 (deutsch, 8. Dezember 2022 englisch) angewendet.
- Windsimulation mit RWIND 2: Modellierung, Windlast-Generierung und Dokumentation
- Windsimulation in RWIND 2: Modellierung, Windlastgenerierung und Dokumentation
- Windsimulation mit RWIND 2: Modellierung, Windlast-Generierung und Dokumentation
- Windsimulation in RWIND 2: Modellierung, Windlastgenerierung und Dokumentation

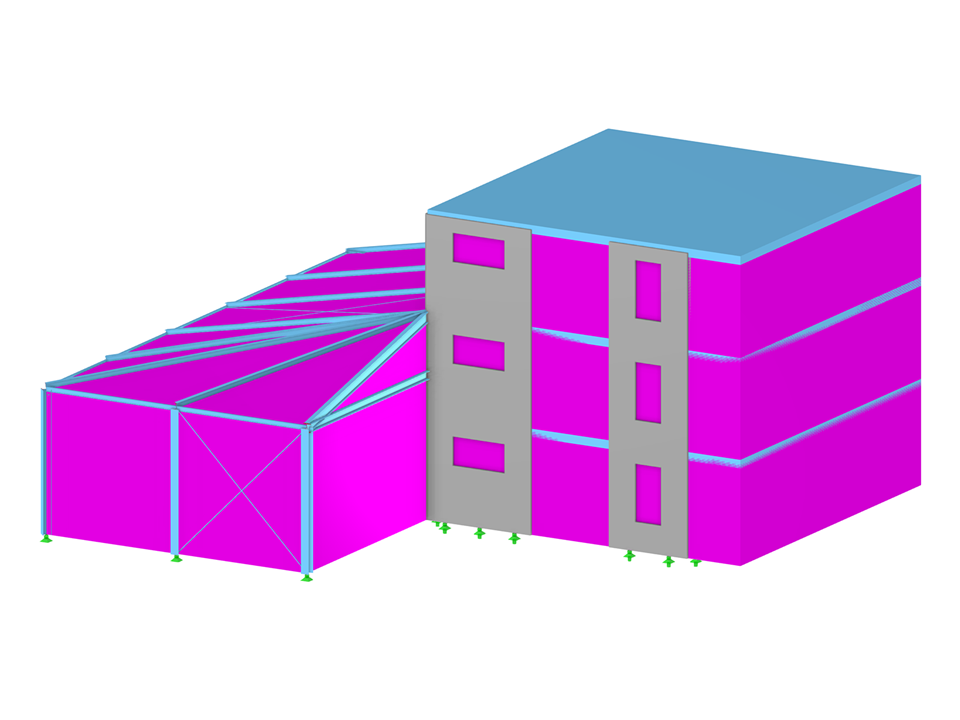

Stahlbetongebäude mit Anbau und Lastübertragungsflächen
| Anzahl Knoten | 130 |
| Anzahl Linien | 185 |
| Anzahl Stäbe | 52 |
| Anzahl Flächen | 45 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 16 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 1143.760 t |
| Abmessungen | 22.000 x 10.500 x 20.000 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
