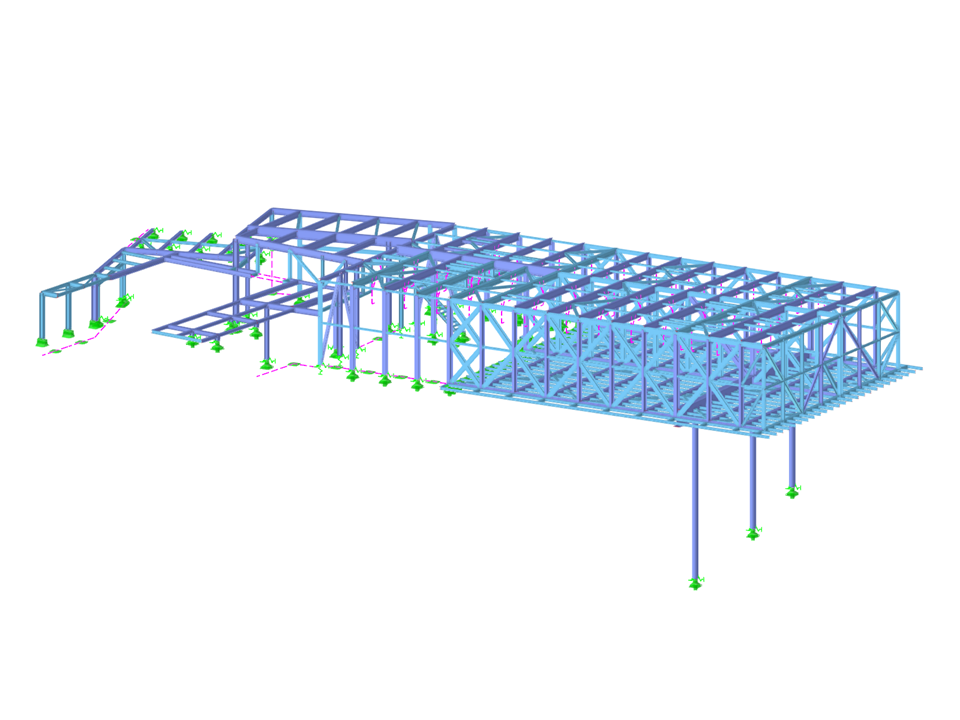

Estación de montaña/Recibidor del teleférico Zinsbergbahn, Brixen im Thale, Austria
| Número de nudos | 1258 |
| Número de líneas | 2115 |
| Número de barras | 1982 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 47 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 24 |
| Peso completo | 230.124 t |
| Dimensiones | 67,475 x 20,970 x 35,259 m |
