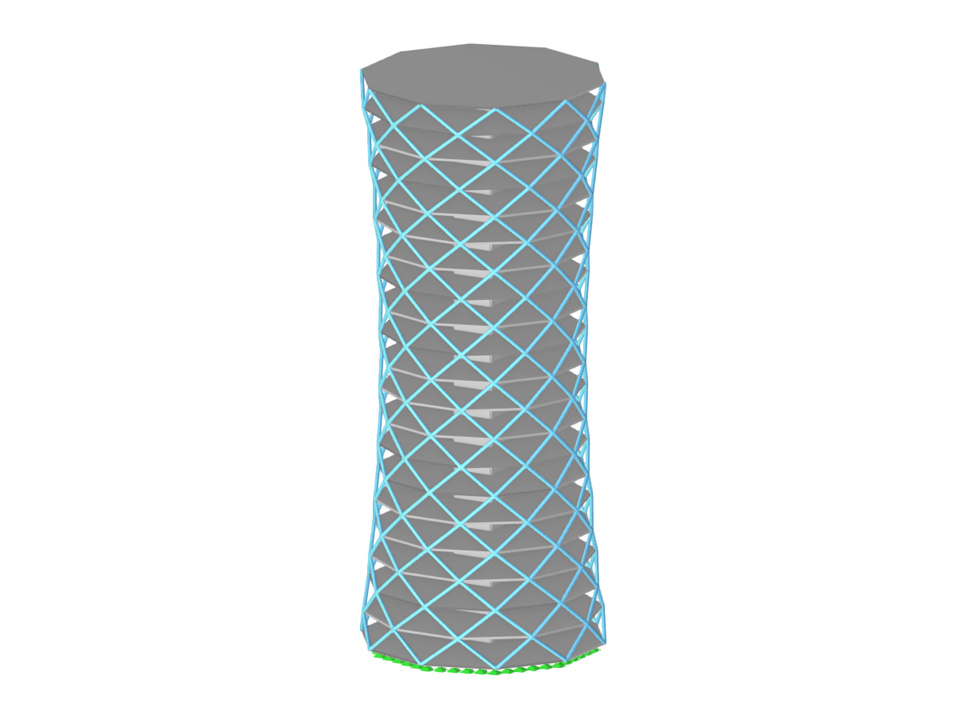

Descargue el modelo de análisis estructural de La torre de oficinas y ábralo con el programa de elementos finitos RFEM 6.
Torre de oficinas
| Número de nudos | 294 |
| Número de líneas | 774 |
| Número de barras | 400 |
| Número de superficies | 101 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 9206.552 t |
| Dimensiones | 29,050 x 70,000 x 30,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
