Pobierz model do analizy statyczno-wytrzymałościowej The Office Tower i otwórz go w programie RFEM 6.

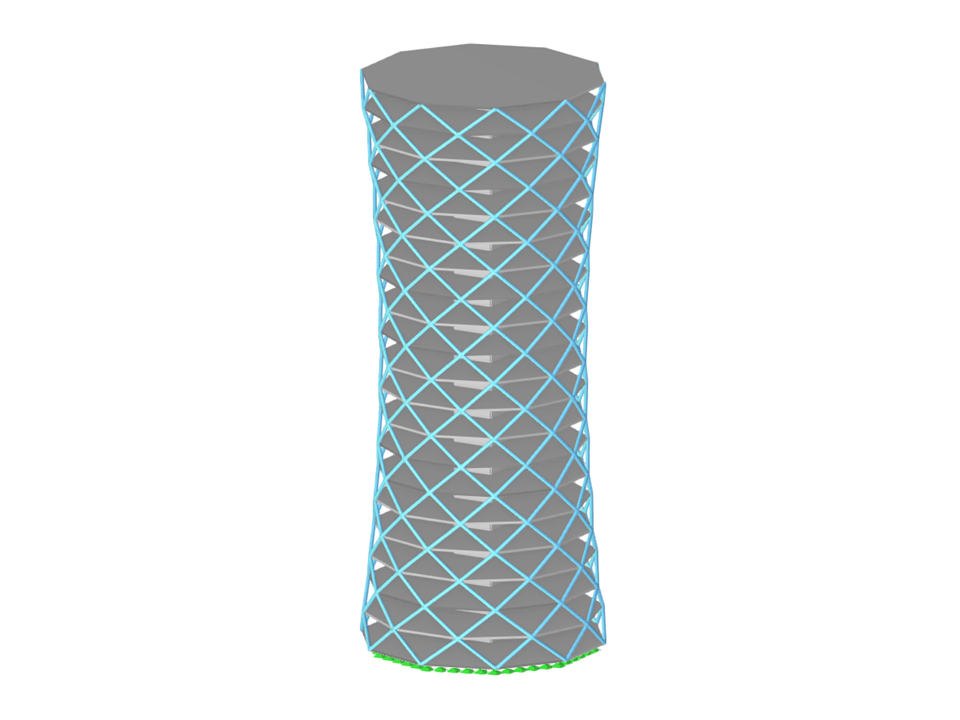

Wieża biurowa
| Liczba węzłów | 294 |
| Liczba linii | 774 |
| Liczba prętów | 400 |
| Liczba powierzchni | 101 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 3 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 9206,552 t |
| Wymiarowanie | 29,050 x 70,000 x 30,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
