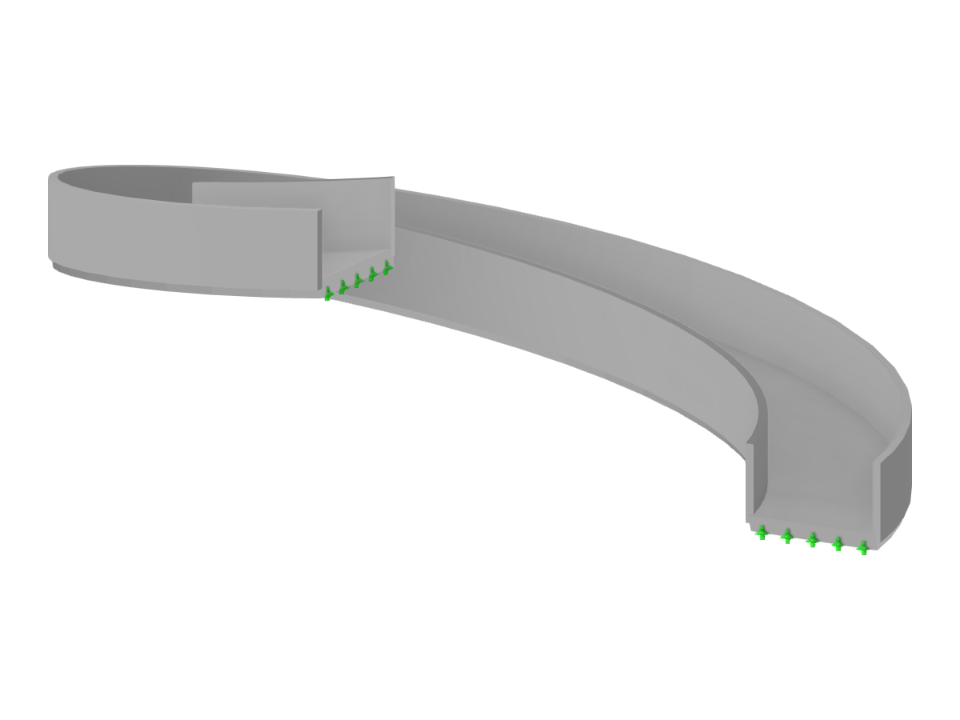

Escalera elíptica de hormigón de un tramo a la izquierda.
STC024 | Escalera elíptica de un solo tramo
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 84 |
| Número de líneas | 10 |
| Número de barras | 0 |
| Número de superficies | 3 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 20.641 t |
| Dimensiones | 10,075 x 3,900 x 7,069 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
