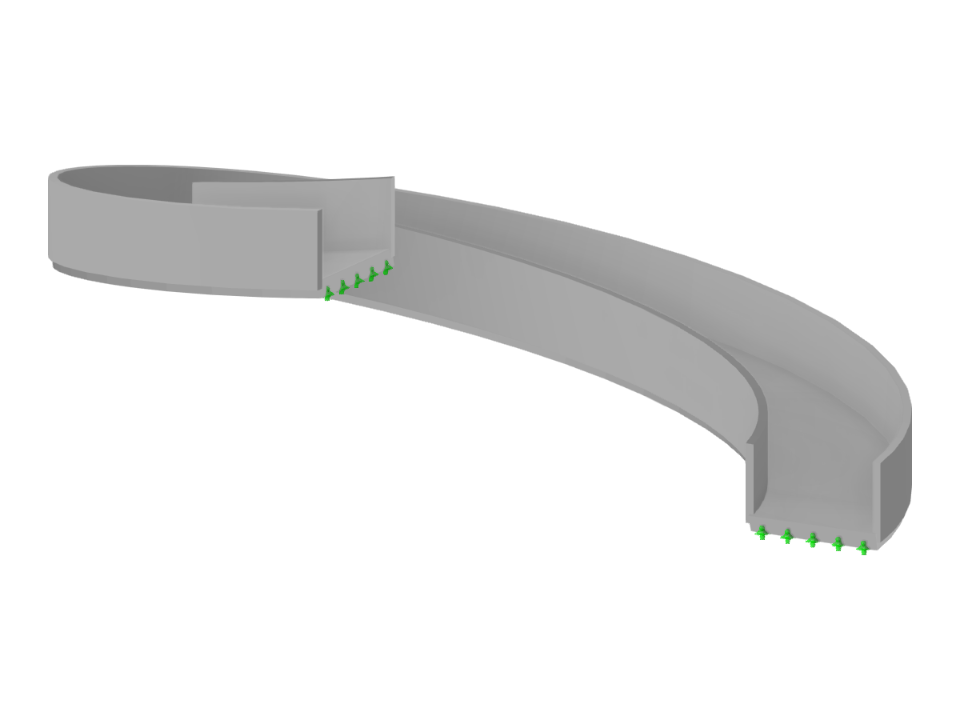

STC024 | Elliptische einläufige Treppe
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 84 |
| Anzahl Linien | 10 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 3 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 20,641 t |
| Abmessungen | 10,075 x 3,900 x 7,069 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
