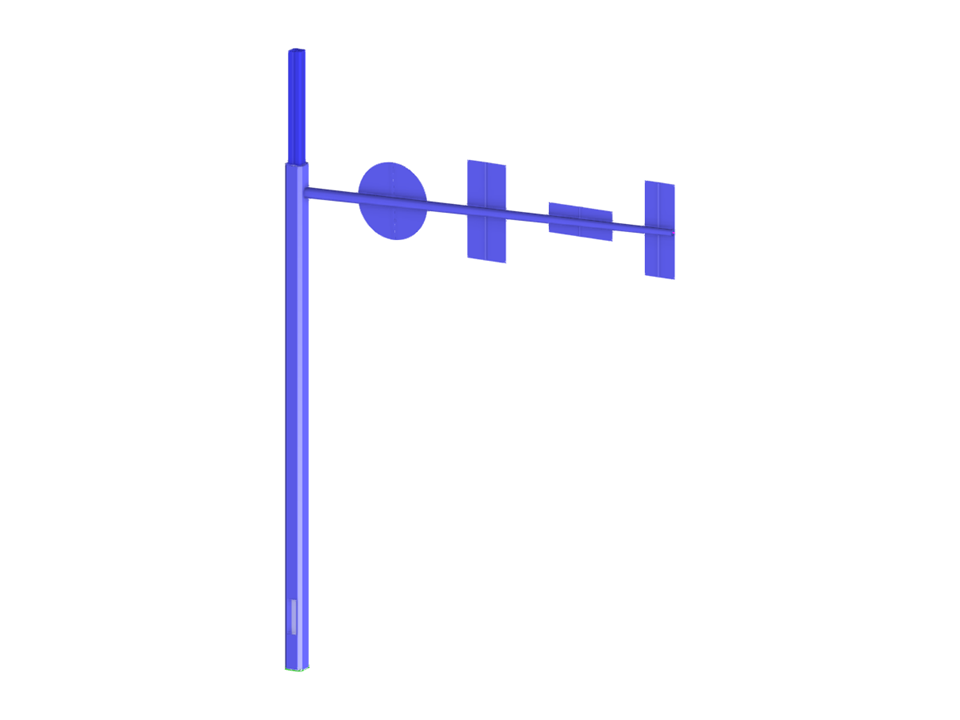

Estructura en voladizo de alumbrado público de acero con un hueco en el pilar. El pilar con un hueco está soportando un gran momento torsor que resultará en una gran tensión.
Farola con hueco en pilar
| Número de nudos | 51 |
| Número de líneas | 64 |
| Número de barras | 43 |
| Número de superficies | 4 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinaciones de carga | 3 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.545 t |
| Dimensiones | 0,050 x 8,820 x 5,996 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
