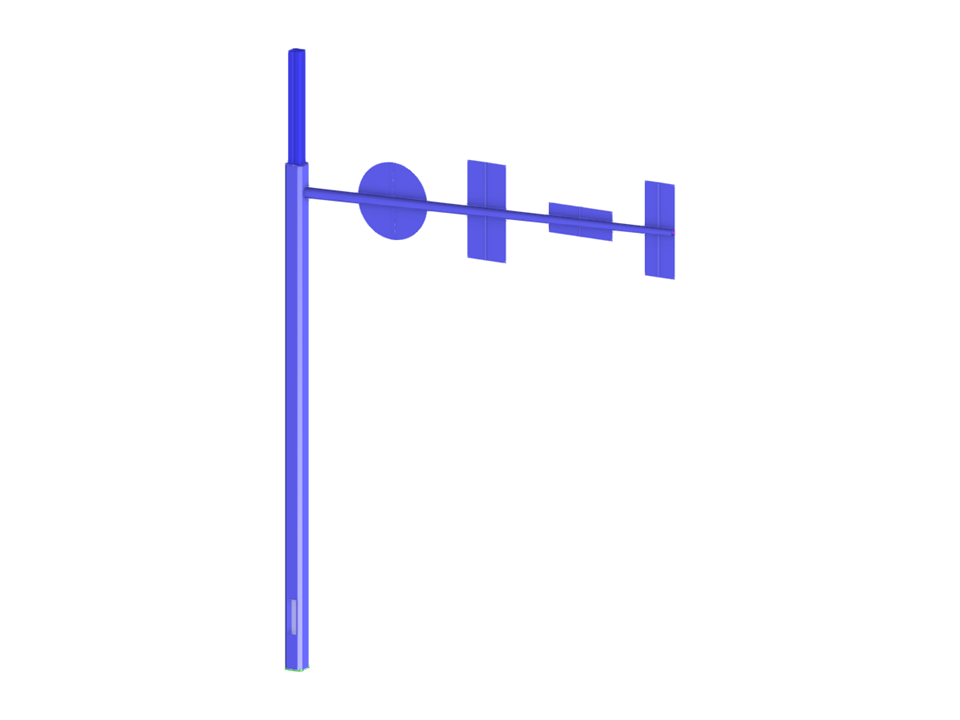

Structure en acier du porte-à-faux avec un trou dans le poteau. Le poteau avec un trou supporte un moment de torsion important qui résultera d’une contrainte importante.
Lampadaire avec trou dans le poteau
| Nombre de nœuds | 51 |
| Nombre de lignes | 64 |
| Nombre de barres | 43 |
| Nombre de surfaces | 4 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 3 |
| Nombre de combinaisons de charges | 3 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,545 t |
| Cotation fonctionnelle | 0,050 x 8,820 x 5,996 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
