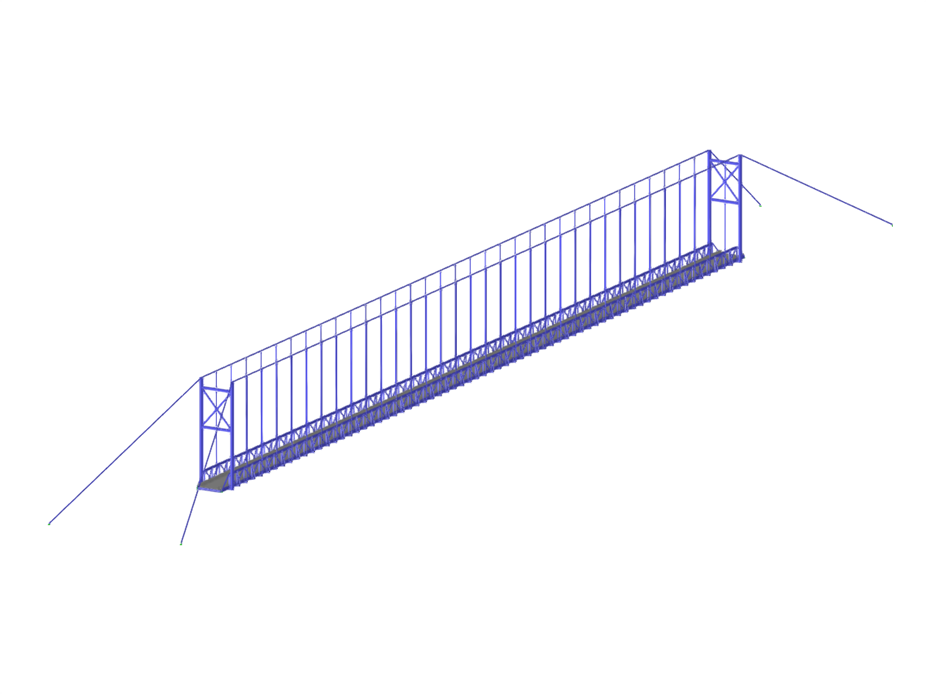

Modelo de puente colgante de acero que se utilizará para el análisis de elementos finitos y para determinar la resistencia y el comportamiento del puente bajo diferentes condiciones de carga.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Puente colgante
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 717 |
| Número de líneas | 992 |
| Número de barras | 1132 |
| Número de superficies | 70 |
| Número de sólidos | 0 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 136.454 t |
| Dimensiones | 15,000 x 11,000 x 140,000 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
