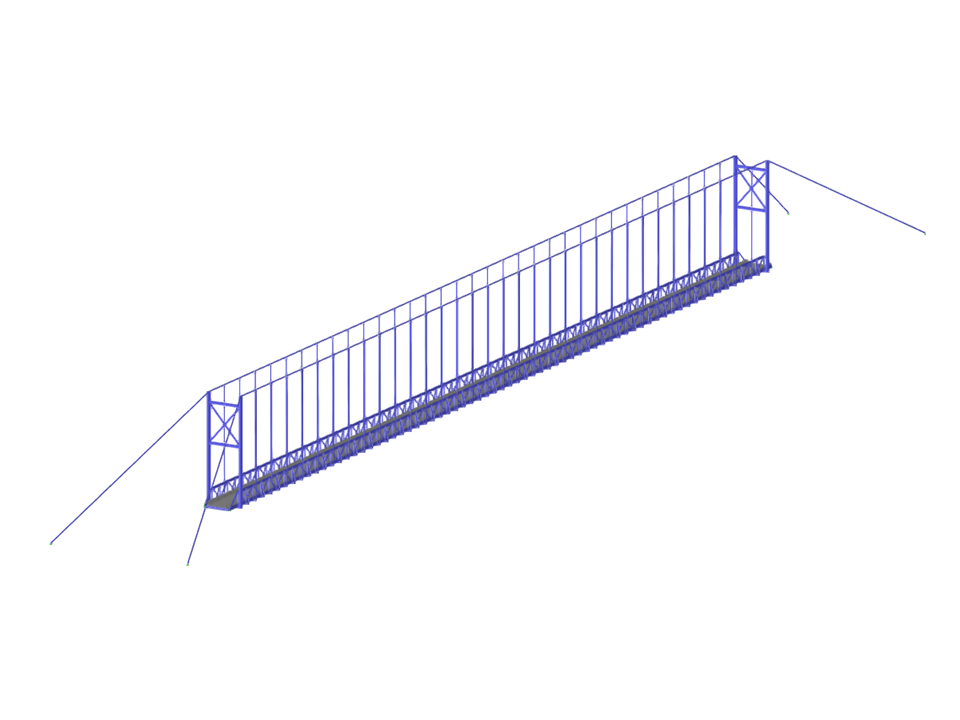

Modello di ponte sospeso in acciaio da utilizzare per l'analisi agli elementi finiti e per determinare la resistenza e il comportamento del ponte in diverse condizioni di carico.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Il file da scaricare contiene un modello parametrizzato salvato come blocco (tipo di file *.rf6).
Ponte strallato
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 717 |
| Numero di linee | 992 |
| Numero di aste | 1132 |
| Numero di superfici | 70 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 2 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 136,454 t |
| Dimensioni | 15.000 x 11.000 x 140.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
