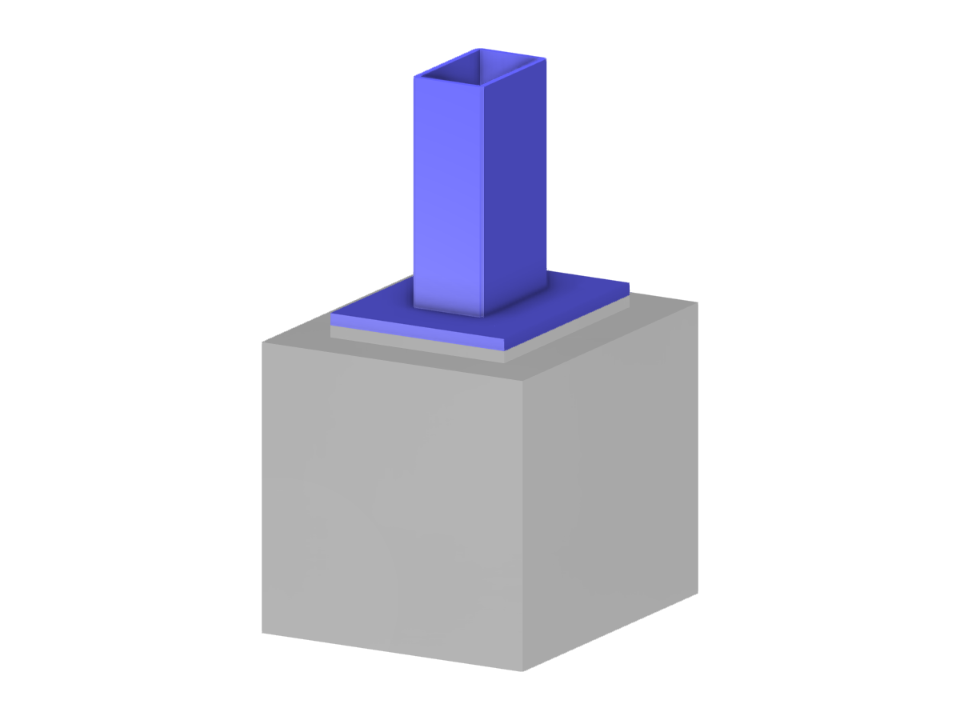

Parametrización de la geometría de la conexión de un pilar de acero a un bloque de cimentación mediante una placa base y pernos de anclaje.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Base del pilar
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 92 |
| Número de líneas | 152 |
| Número de barras | 20 |
| Número de superficies | 79 |
| Número de sólidos | 13 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 5.251 t |
| Dimensiones | 1,200 x 2,250 x 1,400 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
