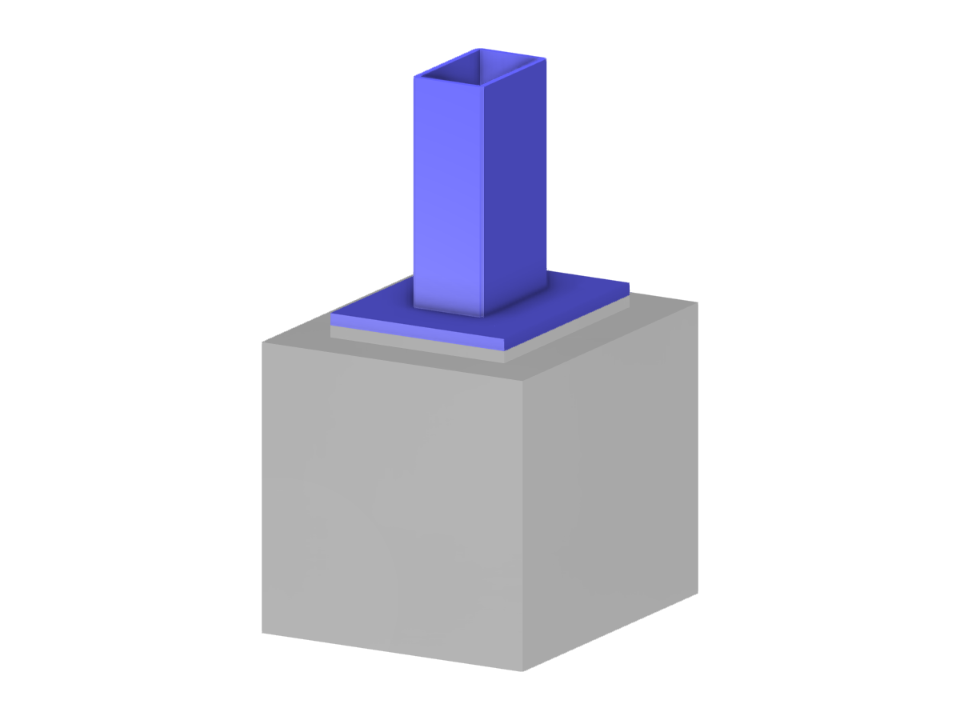

Parametryzacja geometrii połączenia stalowego słupa z blokiem fundamentowym za pomocą płyty fundamentowej i śrub kotwiących.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Plik do pobrania zawiera sparametryzowany model zapisany w postaci bloku (plik typu *.rf6).
podstawa słupa
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 92 |
| Liczba linii | 152 |
| Liczba prętów | 20 |
| Liczba powierzchni | 79 |
| Ilość brył | 13 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 5,251 t |
| Wymiarowanie | 1,200 x 2,250 x 1,400 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
