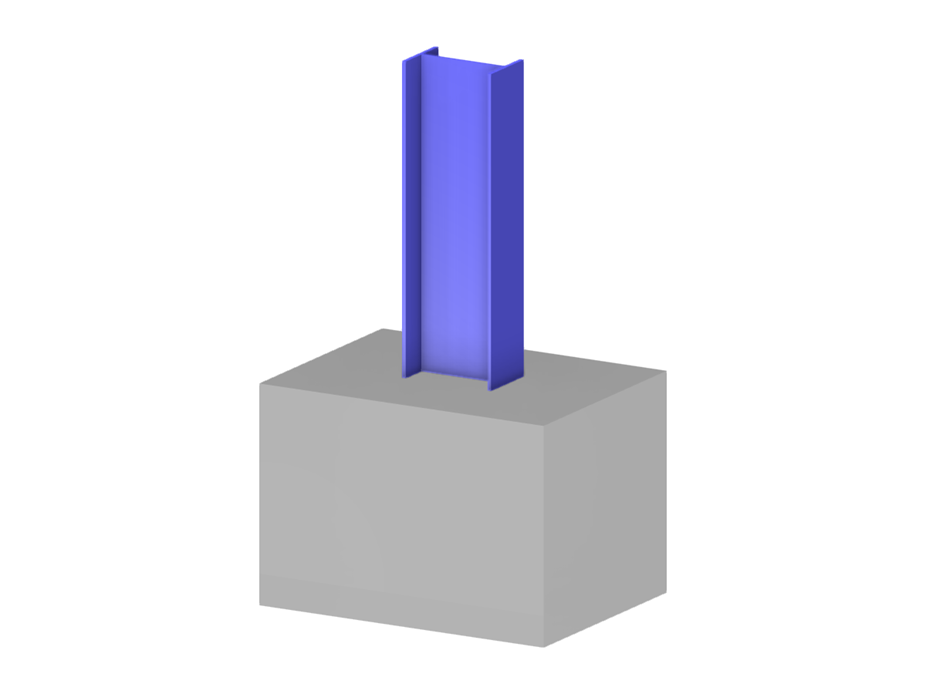

Parametrización de la geometría de un pilar de acero de sección en I empotrado en un bloque de cimentación de hormigón.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
El archivo a descargar contiene un modelo parametrizado guardado como un bloque (tipo de archivo *.rf6).
Columna incrustada
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 39 |
| Número de líneas | 67 |
| Número de barras | 0 |
| Número de superficies | 35 |
| Número de sólidos | 5 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 10.187 t |
| Dimensiones | 2,000 x 3,400 x 1,500 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
